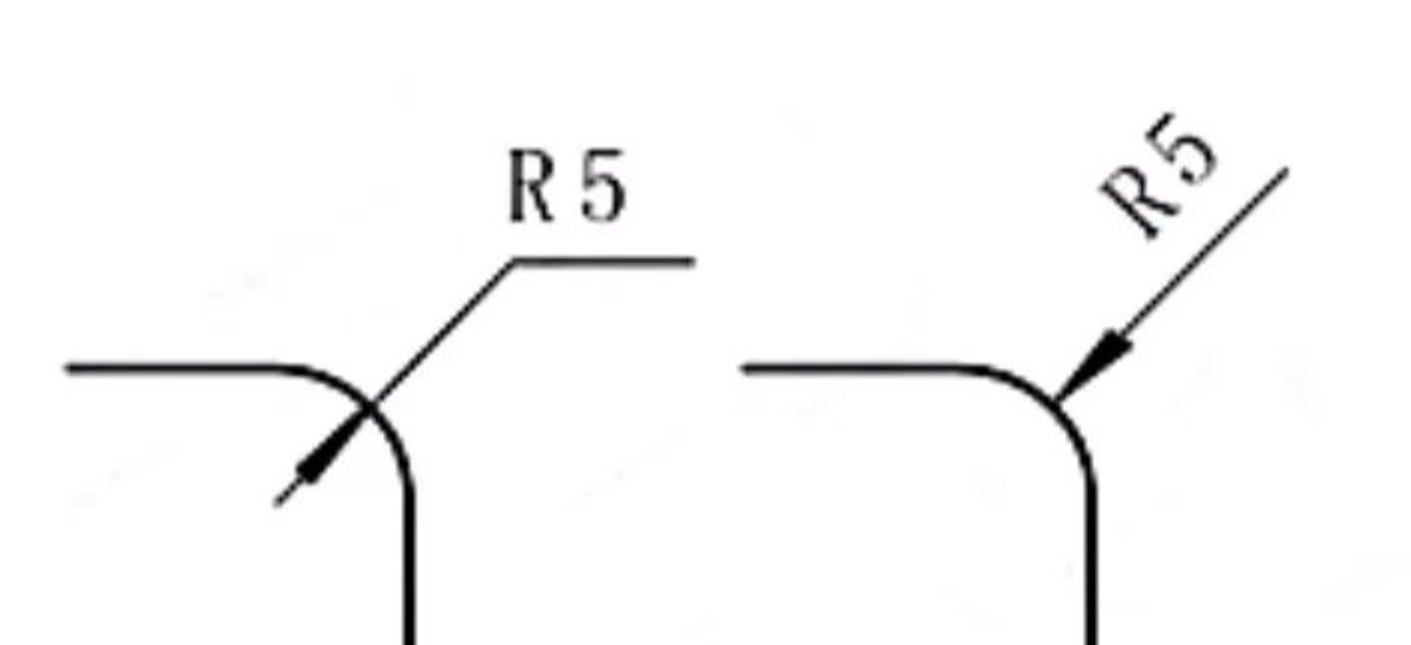

R角，顾名思义就是指圆弧角 。在零件结构中R角无处不在，分为内圆弧角或表圆弧角 。在图纸上用R+数字暗示，如R5暗示半径为5的圆弧角 。如下图：左侧为内圆弧角标注，右侧为表圆弧角标注
幼幼的R角是不是无关紧要呢？实则不是，在实际中，经；嵊捎诤鍪覴角，出现好多"变乱" 。那我们总结下R角有哪些作用：
1、机加工件削减应力集中，预防断裂等失效 。在机加工零件设计中，台阶轴每个台阶根部的R角能够有效削减应力集中景象，提高零件的强度和使用寿命 。例如：
①悬臂轴R角代替倒角或退刀槽，提高轴的强度 。

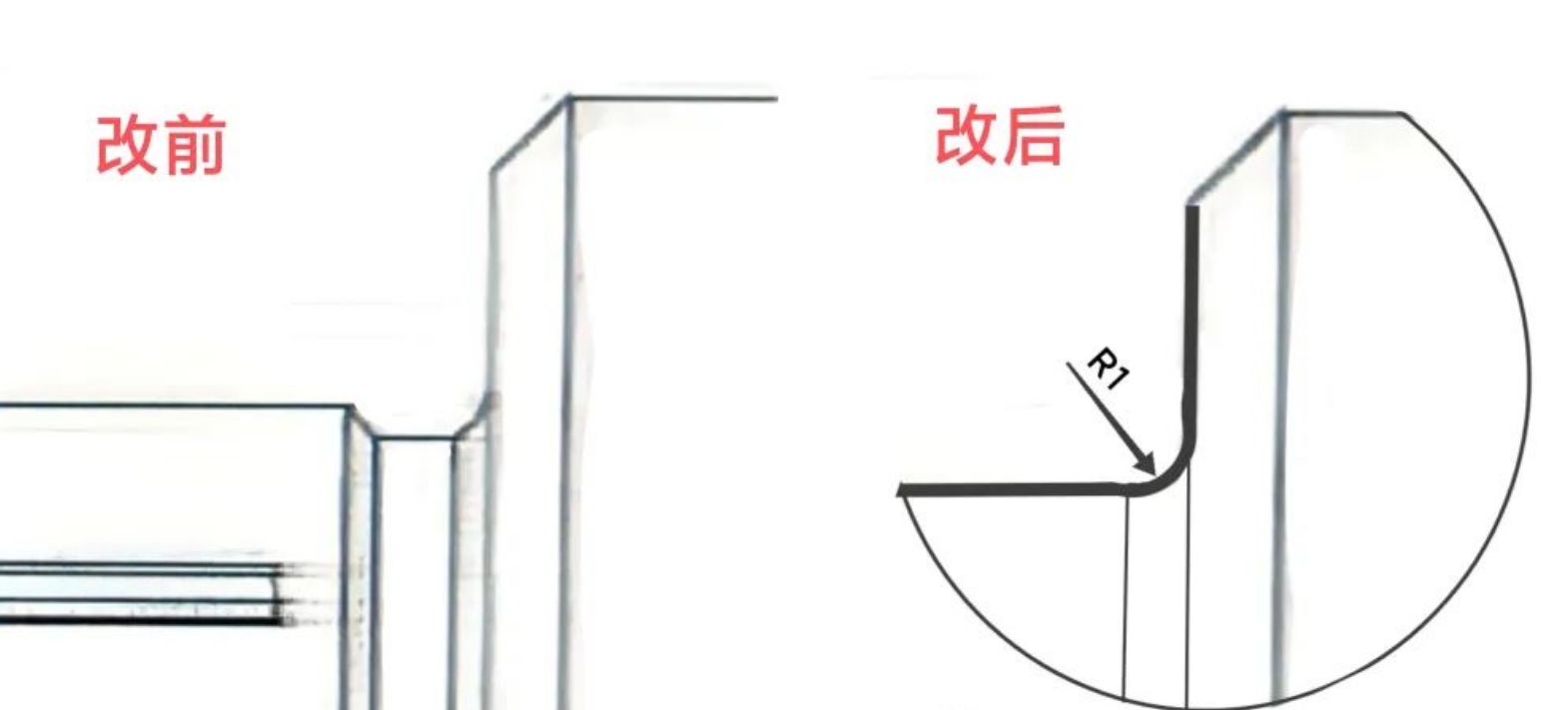

示例1：R角代替退刀槽(大R角不影响装配)

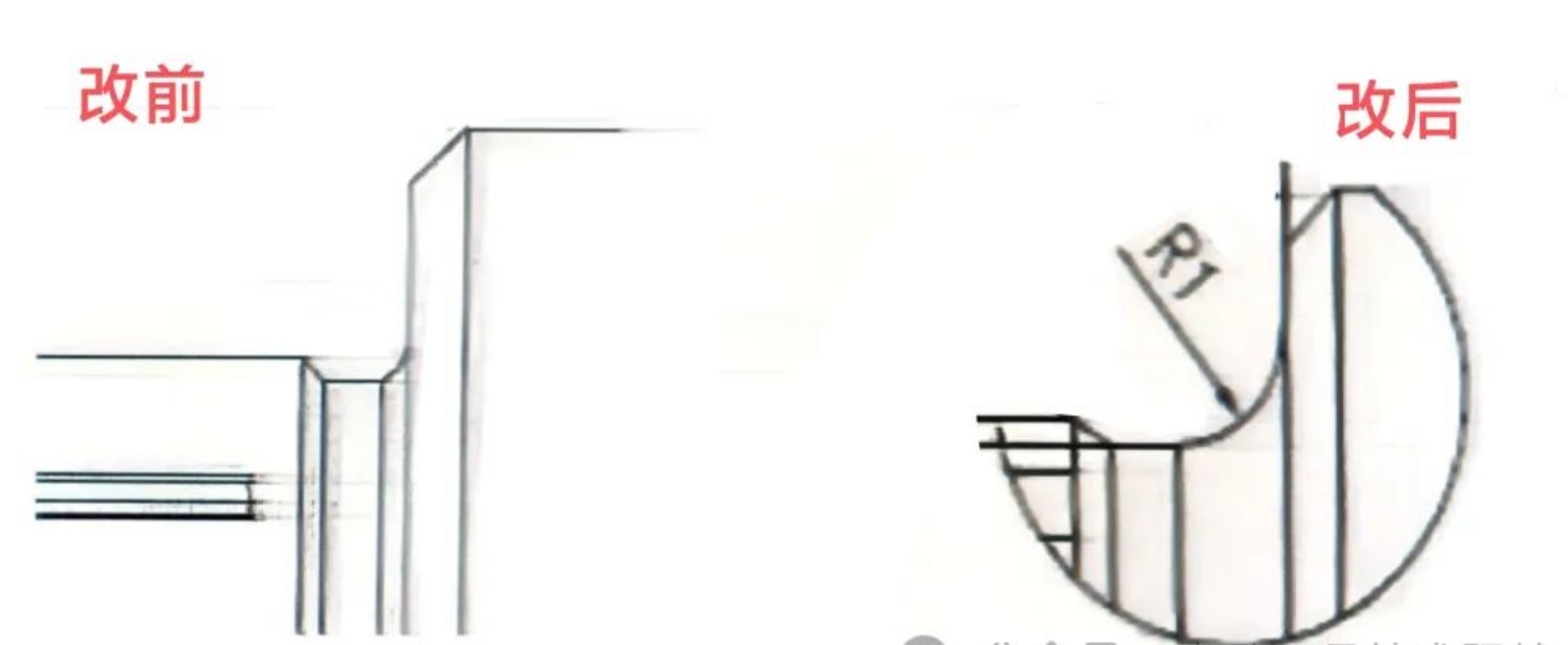

示例2：R角代替倒角(大R角影响装配)

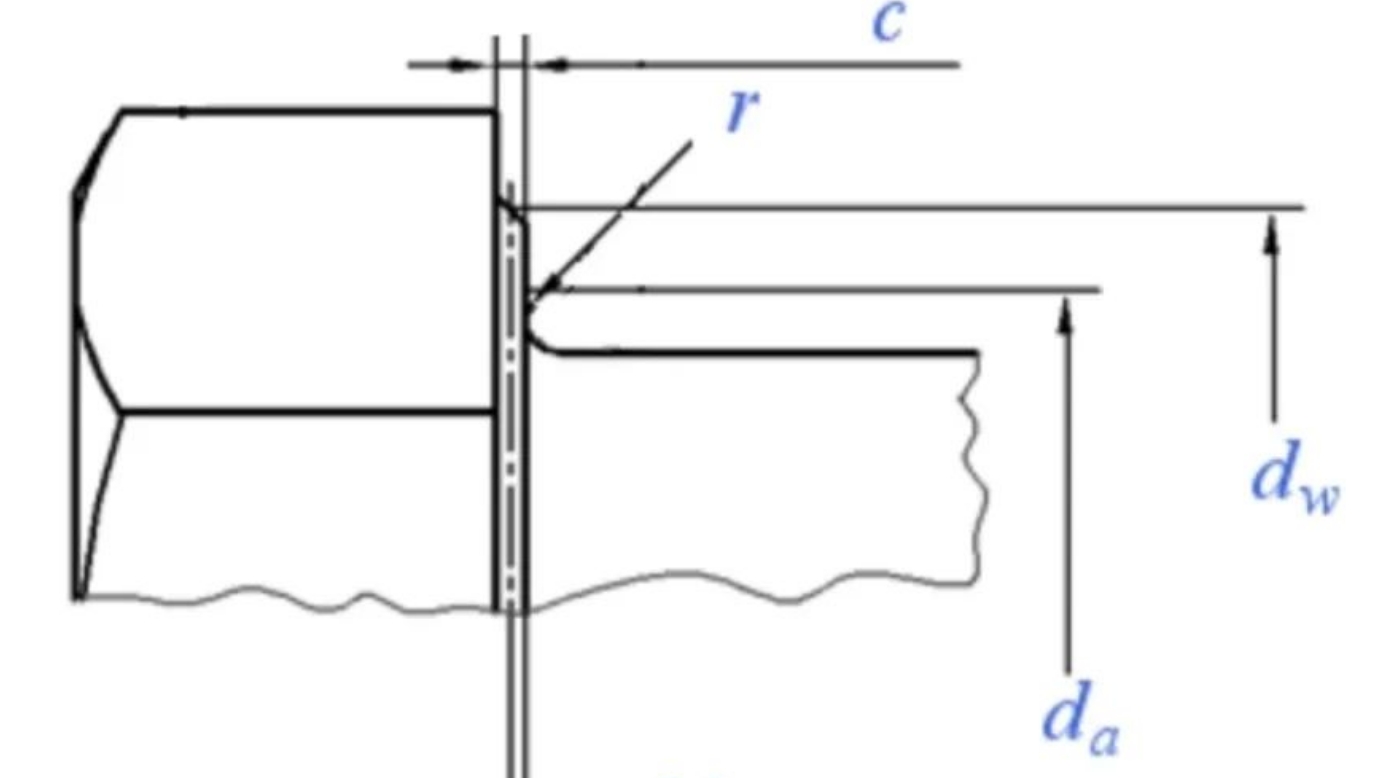

②螺栓头根部圆角，提高螺栓强度 。凭据GB-T 5782-2000《六角头螺栓》，以M5螺栓为例，图中r角***幼值划定为0.2mm 。
若是是在紧固衔接中，此处R角是除了螺纹***牙之表的***大应力集中点，若是依照尺度设计成0.2mm，存在较大强度风险 。通常此处R角要尽可能的大一些，利于提高螺栓的强度 。

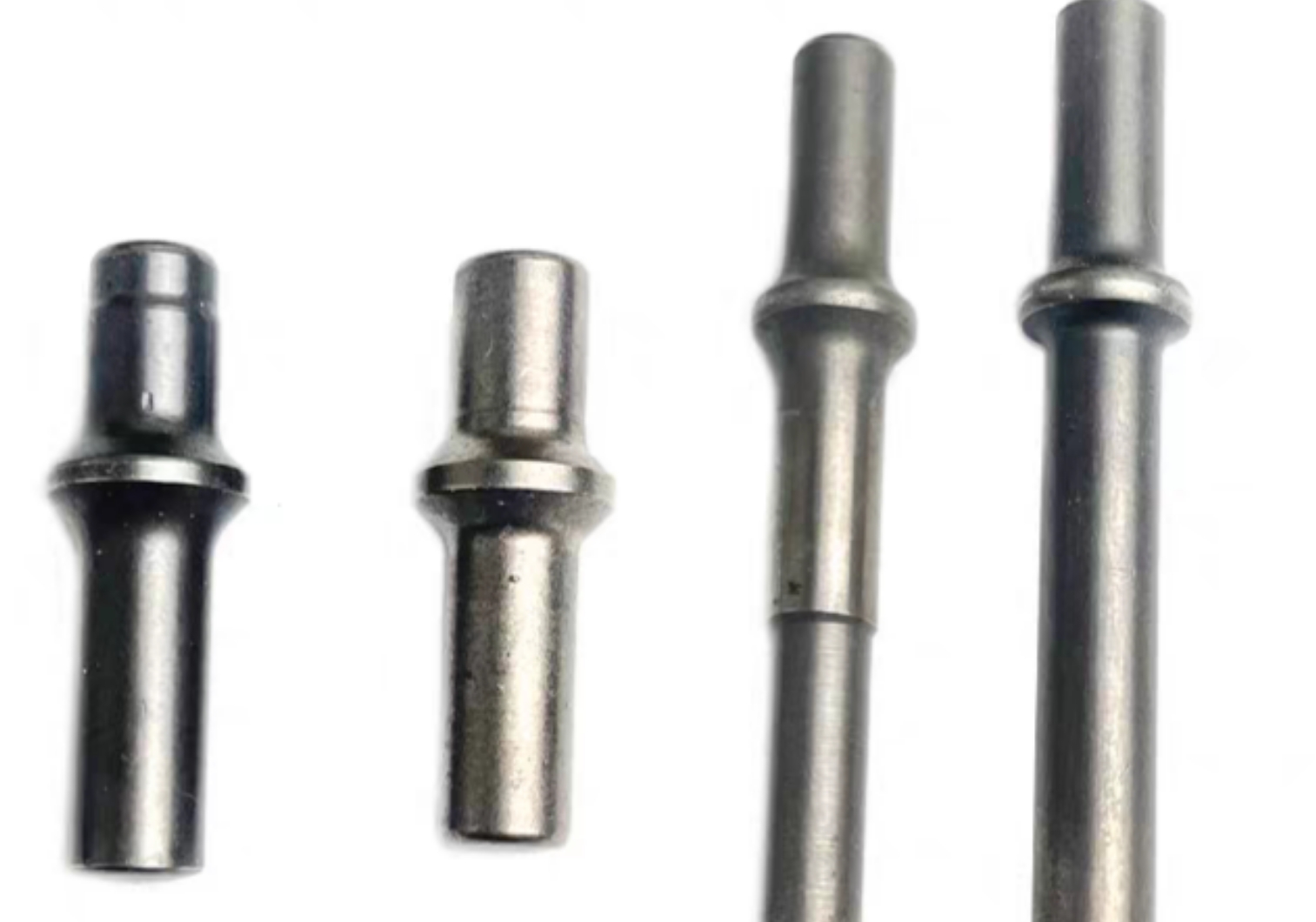

③轴端部加工R角，能够去除毛刺，使零件边缘越发光滑，提高加工精度和装配质量 。例如螺钉头均有圆角，方便套筒装置；机加工零件轴肩圆角处置等 。下图为电锤撞杆：
2、塑料件提高注塑流动性和筋板强度 。塑料件模具增长R角，提高能够提高注塑资料的流动性，削减气泡产生，也有助于模具的脱模，提高产品的表观质量，同时也增长内部筋板的强度 。例如：
①螺钉柱及加强筋板根部圆角，提高强度 。出格是使用一些强度较低的资料，如PP，更必要把稳 。通常情况内圆角R≤0.3t(t为壁厚)，应力集中显著；内圆角R≥0.8t，根基无应力集中 。

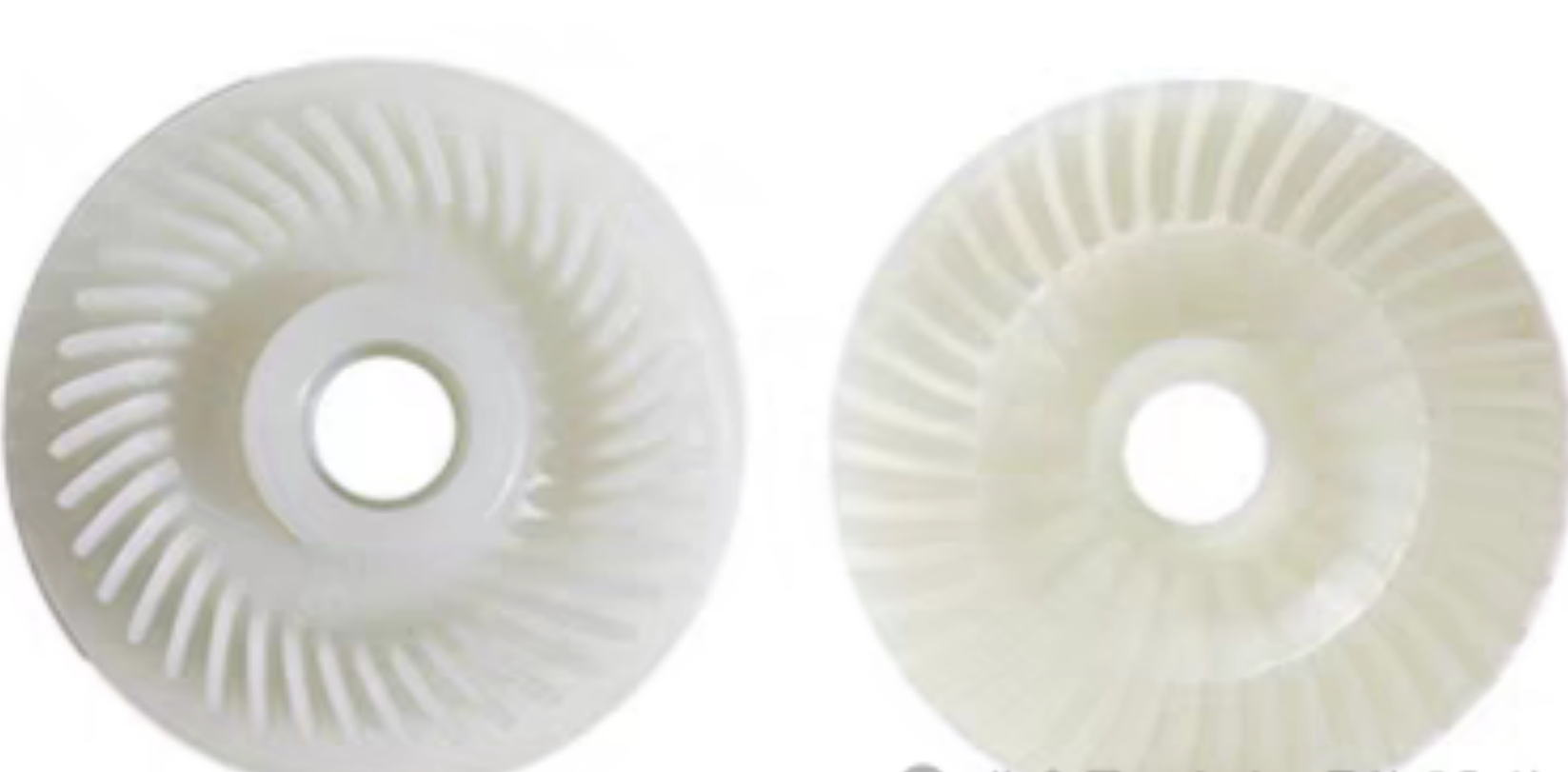

②电扇叶片根部增长R角，提高强度 。如下图：

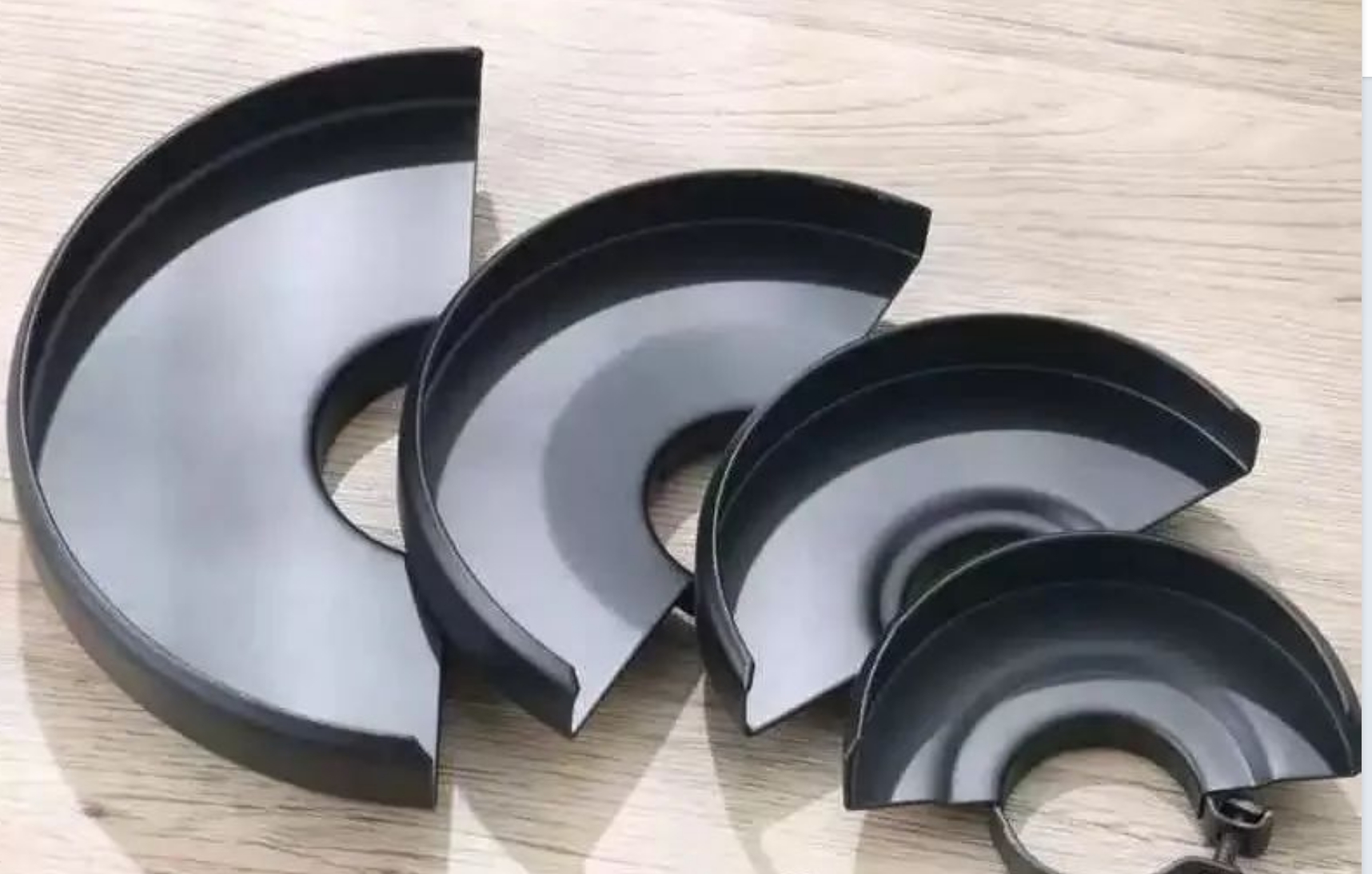

3、冲压件成型，必要R角过渡，提升冲压的工艺性和模具寿命 。如下为角磨冲压护罩，折弯处均圆角处置：
1、产品设计增长R角，能提升产品美观度、人机舒服性和安全性 。例如：
①产品表观可触碰的零件，通常都R角处置，即美观又加强用户触碰感；一些产品的把手设计大R角处置，提升用户操作手感 。
②产品安全规范需要 。在一些必要切合安全规范的设计中，如过线孔、卡线槽等，R角的设计能够预防敏感的锐角，预防刮手等安全变乱 。
通过上述介绍，R角的作用不幼 。R角设计时还必要把稳以下几点：
①在设计壁厚类产品时，维持R角一致，确保壁厚均匀，提升整体结构不变性；
②R角的大幼，有些场景是越大越好，但同时必要思考装配空间，预防本应该是面接触却是R角处线接触；
③R角处的粗糙杜仔些场景必要管控，如表圆弧角，有些是密封橡胶件的装配导向，粗糙度差会危险密封件；
④塑料件结构中，除了必要的R角(螺钉柱根部、加强筋根部和卡线槽等)，过多的R角会增长模具加工的复杂性和成本；
总之，"幼幼"的R角的作用不成忽视 。通过合理设计和利用R角，能够显著提升产品的机能、表观和安全性，同时也有助于提逾越产效能和降低成本 。
