提要：近年来 ，随着空调行业尺度的不休更新 ，紫铜管加工企业技术的不休优化 ，对能效以及质量的提高越显凸起 。本工艺重要钻研设计了一种高精密内螺纹铜管智能精整退火集成工艺技术及设备 ，通过选取中频感应形成的涡流加热技术 ，铜管机械均匀性得到显著提高 ，有效的解决了硬管精整复绕时的残存应力在退火过程中导致铜管膨胀问题 ，并解决了现有内螺纹铜管在使用中退废率高、成材率低的问题 ，显著提高了铜管出产企业及铜管利用企业的出产效能 ，降低了出产成本 ，保障了产品质量不变 。本项技术的研发 ，实现了精整复绕工序与退火工序的一体化集成 ，优化了工艺流程和产品机能 ，创新了国内表铜管加工工艺技术和设备 。
关键词：内螺纹铜管 ；精整复绕 ；退火 ；铜管膨胀 ；残存应力
作者：周力行
中图分类号：U664.84文件标识码：A文章编号：1002-5065（2020）08-0166-2
1.一种新型紫铜管加工工艺钻研内容凭据目前国内表空挪用内螺纹铜盘管加工企业选取的传统加工工艺为连铸连轧工艺 ，具体流程如下：原资料-水平连铸-铣面-行星轧造-联拉-盘拉-在线退火-内螺纹成型-精整复绕-制品退火-下料包装 ，本技术摈斥了现有的精整复绕及制品退火工序 ，将此两路工艺优化智能集成 ，具体流程如下：原资料-水平连铸-铣面-行星轧造-联拉-盘拉-在线退火-内螺纹成型-精整退火--下料包装 。本技术萦绕内螺纹管半制品精整退火一体化、精整退火过程中内螺纹管的排布方式发生变动、有效解除残存应力达到铜管机能均匀为重要钻研内容 ，具体如下：
（1）研发出硬管精整复绕与退火包装工序的智能一体化集成工艺技术 。本项目为削减出产过程中的人为浪费、物料浪费、资金浪费、搬运浪费等 ，缩短并集成铜管加工工艺流程 ，并设计出重要工艺设备技术 ，蕴含铜管放线系统 ，在线夹送系统 ，铜管表表洗濯系统 ，水平及垂直矫直导向系统 ，加热退火系统 ，探伤喷墨系统、冷却系统、钝化系统、烘干系统、收料卷曲系统、下料包装系统以及内表表充氮吹扫系统 。
（2）研发出铜管运行过程中***退火及由下往上成排精整复绕的设备技术 ，并将中频感应涡流加热技术成熟地使用于本项目中 。为解决此前传统工艺技术上硬管精整复绕过程 ，铜管从内侧到表侧精密排布的步骤 ，而后进行退火软化 ，导致的铜管在使用终端放线不畅的情况 ，本项目设计出了将铜管经过中频感应线圈后 ，由线圈产生涡流对铜管直接整根感应退火 ，毋庸盘卷进入退火炉内 ，并在退火实现后进行软管的精整排线 ，排线方式为从底层网上层层排布 ，铜管之间间隙削减 ，从而削减了使用终端放线赔偿的额问题 。
（3）钻研开发出一套齐全的高精密铜管智能精整退火集成工艺治理造度 。本项目通过设备工艺设计并实际 ，明确在本项目中各工作段所具备的职能 ，并对其加以完整 ，同时 ，针对分歧铜管规格 ，经过本设备系统以来 ，其机能均匀性均能得到有效保障 ；且凭据分歧规格 ，设定相应的精整排线法式 ，使各规格对本设备系统均能适应 ，工艺执行的有效性也能得到保障 。本项目造订特殊的包装规划 ，使铜管出料后直接可进行包装 ，削减了包装场地及物料周转场地 。
2.常见问题

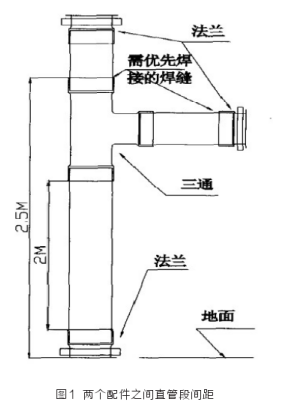

（1）在焊接过程中 ，焊工为保障焊接质量 ，使焊接资料能够更好的渗入到管材与配件之间的间隙傍边 ，同时要求该配件口必须水平向上 。然而在施工过程中发现 ，有30%以上的管子长度在2m以上 ，如图1所示 ，其直立搁置 ，必要焊接焊缝地点的高度将超过施工人员的身高 ，而难以执行焊接工艺 。尝试批注 ，当气焊作业在乙炔表读数0.05MPa ，氧气表读数0.5MPa时 ，火焰温度高达2500℃~3000℃ ，如加热紫铜管的温度达到600℃~700℃时就会变软 。如由于高度问题 ，而将待施焊的管径进行倾斜 ，管路与配件的定位会在高作用下出现变软从而进行脱离 。
（2）由于某区域装置前提受到*** ，部门管路的焊接工艺上很难达到其工艺要求 。例如管路与配件之间间距较幼 ，焊缝之间的距离现实上只有30mm 。在***路焊接实现后 ，进行第二路焊缝的焊接时 ，因间距过幼 ，***路焊缝的温度会达到焊接熔点的890℃ ，从而造成***路焊缝出现溶解缺点 。

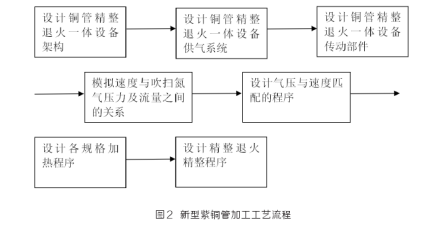

3.一种新型紫铜管加工工艺技术路线
见图2所示 。
4.一种新型紫铜管加工工艺重点解决问题由于铜管在正常出产过程中精整复绕过程是在硬态过程进行 ，残存应力无法解除 ，且铜管排布为从内侧到表侧密
集排布 ，铜管之间的间隙较幼 ，再经过制品退火以来 ，残存应力解除 ，铜管卷料膨胀 ，导致铜管之间的间隙进一步缩幼 ，从而铜管使用终端放线碰壁 ；且传统工艺为精整与制品退火分隔 ，列为2路工序 ，由此而带来的是人员增长 ，物料周转功夫长 ，待料功夫长 ，且增长了铜管运输过程中的磕碰概率 ，影响到铜管的使用机能 。
5.结语
本项目技术重要利用于铜盘管加工企业 ，直接利用于铜盘管加工企业的工艺流程傍边 ，服务于空调加工企业及与之配套的厂家 ，相迸宗现有铜盘管加工企业 ，出产周期可削减1天左右 ，资金占用可削减一天 ，过程物料的搬运流程削减 ，同时可削减班组人员6人/班 ，提逾越产效能 ，降低人为成本 。同时对于空调企业使用过程中 ，扭转了原有的铜盘管的缠绕方式 ，由此铜管使用过程中的放线方式也发生扭转 ，由原来的精密规定的内放线排线方式 ，变为散盘卷式 ，铜管之
间的间隙增大 ，放线方式为由上到下一层层放线 ，削减了铜管原来的内放线过程中频仍换层的次数和由此而带来的报废率 ，并且本钻研成就散盘卷可增大单卷重量 ，削减了空调企业使用过程中的换料频率 ，大大提升了空调加工企业的出产效能 ，削减了铜管的退废率 。
