颁布功夫：2020-11-12点击：7471
一、热处置步骤
1.概述
铜合金的热处置重要是加热和分歧主张的退火 ，只有个别商标的合金 ，如铍青铜可进行淬火、回火热处置 。分歧主张的退火有：软化退火、制品退火和坯料退火 。
软化退火：即两次冷轧之间以软化为主张的再结晶退火 ，亦称中央退火 。冷轧后的合金产生纤维组织并发生加工硬化 ，经过把合金加热到再结晶温度以上 ，保温肯定的功夫后缓慢冷却 ，使合金再结晶成细化的晶粒组织 ，获得好的塑性和低的变形抗力 ，以便持续进行冷轧加工 。这种退火是铜合金轧造中的***重要的热处置 。
制品退火：即冷轧到制品尺寸后 ，通过节造退火温度和保温功夫来得到分歧状态和机能的***后一次退火 。制品退火有节造状态和机能的要求 ，如获得软（M）状态、半硬（Y2)状制品以及通过节造晶粒组织来得到较好的深冲机能制品等 。制品退火除再结晶温度以上退火 ，还有再结晶温度下的低温退火 。
坯料退火：是热轧后的坯料 ，通过再结晶退火来解除热轧时不齐全热变形所产生的硬化 ，以及通过退火使组织均匀为主张的热处置步骤 。淬火一回火（时效）：即对某些拥有能溶化和析出的以及发生共析转变的固溶体合金 ，在高于相变点温度时 ，经过保温使强化相充分溶化 ，形成均匀固溶体后又在急冷中形成过鼓和固溶体的淬火状态 ，再经过低温或室温 ，使强化相析出或相变来节造合金机能的热处置步骤 。
2.退火
退火工艺造度是凭据合金性质、加工硬化水平和产品技术前提的要求决定的 。退火的重要工艺参数是退火温度、保温功夫、加热速度和冷却方式 。退火工艺造度简直定应满足如下三方面的要求：
①保障退火资料的加热均匀 ，以保障资料的组织和机能均匀；②保障退火资料不被氧化 ，表表光亮；

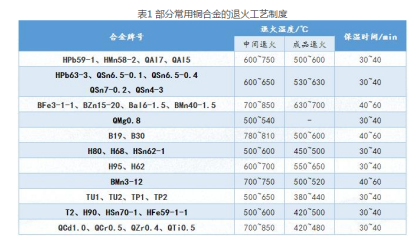

③节约能源 ，降低亏损 ，提高制品率 。因而 ，铜材的退火工艺造度和所选取的设备应能具备上述前提 。如炉子设计合理 ，加热速度快 ，有；た掌 ，节造精确 ，调整容易等 。表1列出了部门常用铜合金的退火工艺造度 。
退火温度的选择：除合金性质、硬化水平表 ，还要思考退火主张 ，如对中央退火则退火温度取上限 ，并适当缩短退火功夫；对制品退火则侧重于保障产品品质和机能均匀 ，退火温度取下限 ，并严格节造退火温度的颠簸；对厚规格的退火温杜爪比薄规格的退火温度要高一些；对装料量大的要比装料量幼的退火温度高一些；板材要比带材的退火温度高一些 。
退火的升温速度：要凭据合金性质、装料量、炉型结构、传热方式、金属温度、炉内温度差及产品的要求确定 。由于急剧升温可提逾越产率、晶粒细、氧化少 ，半制品的中央退火 ，多数选取急剧升温；对于制品退火、装料量少、厚度薄 ，都选取慢速升温 。
保温功夫：炉温设计时 ，为提高加热速度 ，加热段的温度比力高 ，当加热到肯定温度后 ，要进行保温 ，此时炉温与料温相近 。保温功夫是以保障退火资料均匀热透为准 。
冷却方式：制品退火多数是进行空冷 ，中央退火有时可选取水冷 ，这对于有严重氧化的合金料 ，能够在急冷下使氧化皮爆裂脱落 。但有淬火效应的合金不允许进行急冷 。
3.固溶-时效
固溶(淬火)-时效(回火)的工艺参数重要决定于加热温度、加热速度、保温功夫、冷却速度、加热介质和水冷时的转移功夫距离等 。淬火温度的上限要低于共晶温度 ，下限要高于固溶度线温度 ，保温功夫重要决定于强化相的溶化速度 。为了维持好的淬火成效 ，淬火的转移功夫越短越好 ，水温通常不高于25℃ 。冷却速度重要思考两个成分 ，一是速度太慢强化粒子会被析出 ，太快会产生残存应力或裂纹 ；鼗(时效)时重要保障强化粒子析出均匀和散布状态等 。表2为部门铜合金固溶(淬火)-时效(回火)的工艺造度 。
4.热处置炉内空气节造
凭据热处置时炉内介质与资料表表作用的特点 ，把热处置分为通常（即空气为介质）热处置 ，；ば钥掌却χ茫赐ǔ３频墓饬镣嘶穑┖驼婵杖却χ 。
（1）火焰加热炉空气
这是一种老式的通常热处置方式 ，是选取如煤气等为燃料的点火加热 。
氧化性空气 ，就是燃料在过？掌那榭鱿碌慊 ，使炉内有较多的氧 。
还原性空气 ，点火过程中炉内空气不及 ，由于燃料的未充分点火而CO和CO2较多 。
中性空气是炉内节造在氧化与还原之间的空气 。微氧化空气 ，是炉内含有微量的氧 ，有肯定的氧化作用 。
炉内空气的节造是凭据合金的性质和技术要求来进行的 。铜及铜合金通常都不用氧化性空气 ，由于不只粉碎表表品质、氧化烧损大 ，并且合金内的低熔点的成分 ，如Sn、Pb、Sn、Zn、Cd等容易被蒸发等 。因而 ，大多选取还原性或中性炉内空气 。对于热处置时容易吸氢产生“氢脆”、渗硫的合金通常选取微氧化空气 ，如含镍的合金、纯铜等 ；鹧婕尤嚷鸩奖坏缂尤取⒈；て迓叫尤鹊耐嘶鹇 。
（2）；ば钥掌
由于密封技术和；ば云逶熳骷际醯慕 ，此刻大多是选取；ば钥掌屑尤 。；ば云宄煞忠笤诩尤仁庇牒辖鸩环⑸从；对炉子的部件、热电偶、电阻器件无侵蚀作用；成分不变 ，造作单一、供给方便 。
；ば钥掌尤却蠖嘌∪〉缂尤确绞 。是20世纪90年代后选取电感应加热的陆续退火炉 ，都是用；ば钥掌⑶吭煅贩缡皆谙咄嘶 ，简化了工序 ，提高了表表品质和出产效能 。从前的；ば钥掌茄∪〉⒍氧化碳 ，煤气点火后的净化气体或水蒸气等 ，由于炉子的密封性差 ，使用的；て迮ǘ鹊汀⒊杀靖叩翟 ，没有获得中意的成效 。此刻的；て宄煞 ，重要是氮加氢 。凭据分歧的合金选取分歧的氮、氢比 ，加氢；ざ曰仆任行 。由于氢的导热系数是氮的1.7倍 ，能够大大提高热的传导速度 。加氢后可缩短加热功夫 ，尤其在强风的作用下 ，对流传热成效更好 ，使退火资料加热均匀 ，保障了热处置铜材组织机能的均匀 。在强风的作用下 ，带走了光滑剂的挥发物 ，提高了表表品质 。
造作；ば云宓募钢植街瑁
①氨分化气体：液氮汽化后进入填充有镍触媒剂的裂化器内 ，在750~850℃的温度下 ，裂化天生氨和氢 ，经净化除水除残氨后送入炉内 。这种；ば云搴嫌糜诨仆耐嘶 。按推算lkg氨可天生1.97m3的氢和0.66m3的氮 。
②氨分化气体点火净化：若是必要降低氨的比例 ，可烧掉部门氢 ，在点火过程中增长氮 。
③氨分化气体参与空分氮（或液氮汽化） ，经净化后送入炉内 ，可凭据必要得到分歧比例的氢加氮的；ば云 。
④用量较少时 ，可用瓶装氮和瓶装氢做；ば云 。
⑤煤气点火后的气体 ，通常含96％的氮和幼于4％的一氧化碳和氢 ，需净化后使用 。
⑥纯氮 ，空分法造氮通常纯度可达99.9％ 。焦炭分子筛变压吸附空分造氮新工艺 ，选取了无油压缩机 ，氮中含氧幼于5×10-6 ，***为-65℃ 。这对于含氧量较高的纯铜、锡磷青铜的退火是***合适的 。
（3）真空热处置
在退火加热时 ，将装料的空间抽成真空 ，退火资料不与任何介质接触的一种退火方式 。真空退火有两种大局：表热式和内热式 。表热式是加热元件置于炉胆名义 ，选取电加热 ，表热式真空炉结构单一 ，容易造作 ，装出料方便 。但升温慢 ，热损失大 ，炉胆寿命低 。内热式是加热元件在炉胆内 ，热处置资料也放在炉胆内 ，常选取钨、钼、石墨等资料作加热元件 。特点是升温快、加热温度高、炉胆寿命长 。但炉的结构复杂 ，投资大 ，降温慢 。选取真空退火时 ，纯铜选取（10-1~10-2）×133.3Pa ，大多铜合金选取（10-2~10-3)×133.3Pa的真空度 。真空退火时 ，料出炉时要在温度降至100℃以下能力粉碎真空 ，预防退火料氧化 。近年来 ，铜合金的热处置不推荐选取真空退火 ，由于真空是热的不良导体 ，它只靠热辐射传热 ，出格是表表光亮的资料 ，以辐射加热更是难题 。除了热效能低表 ，还难于得到机能均匀的热处置制品 。因而 ，有逐步被；た掌⑵媸铰叫嘶鹚 。
5.热处置炉
热处置设备重要是热处置炉 。选择热处置炉应试虑如下前提：即满足热处置工艺的要求 ，保障品质和机能；选择相宜的热源 ，满足出产的必要；炉子结构单一、温度节造正确、耐用、投资少；自动化水平高 ，出产效能高 ，劳动前提好 ，操作方便 。
（1）通常铜及铜合金热处置炉
铜合金的常用的退火炉：按结构分有箱式炉、井式炉、步进式炉、车底式炉、辊底式炉、链式水封炉、单膛炉、双膛炉、罩式炉等 。按出产方式分有：单体分批式退火炉、气垫式陆续退火炉等 。按炉内空气分有无；た掌嘶鹇⒂斜；ば钥掌嘶鹇驼婵胀嘶鹇 ，按热源分有：煤炉、煤气炉、重油炉、电阻炉和感应炉等 。淬火炉有立式、卧式和井式三种 。
（2）常用的铜合金热处置炉
目前 ，热处置炉方面发展的重要趋向：改进设计 ，寻找新工艺 ，提高热利用效能；选取低温或高温急剧退火 ，削减氧化、脱锌；选取；ば云逋嘶鸷颓吭煅吠阜 ，使之急剧加热、温度均匀 ，提高退火产品品质；加强封关成效 ，简化工序提高集成度和陆续化水平 。
气垫式炉是现代常用的铜合金单条带材的退火炉 ，有在线退火 ，也有单独退火 。此刻 的气垫式退火炉 ，往往将酸洗、水洗、烘干、表表涂层、钝化处置等结合在一路 。它和钟罩式退火炉比 ，炉温高、退火功夫短 ，能够实现高温急剧退火 ，如对厚0.05~1.5mm的带材 ，只需几秒钟的加热功夫 ，对于厚带也只需一分多钟 。加热速度可调、加热均匀 ，退火表表品质好 ，组织机能均匀 。
气垫式炉退火带材的***大厚度和***幼厚度之比为10：15 ，***大宽度和***幼宽度之比为2 ，统一条带厚与宽的比幼于1/250 。目前 ，可实现厚度0.05~1.5mm ，宽度250~1100mm带材的退火 ，退火速度为(4~100)m/min ，出产能力5t/h ，热效能85% ，热源选取电或燃气加热均可 。
气垫式炉由开卷、焊接、脱脂、炉子、酸洗、剪怯注卷取及辊、节造辊、活套塔等组成 。
气垫式退火炉是陆续热处置的新技术 。它是将带材通过炉子时 ，高低表表被均匀喷射的高温气流托起悬浮在热处置炉中 ，高低喷气相距80mm ，被托浮的带材达到无接触 。为了退火陆续的进行 ，设有两套开卷机和两套卷取机 。为提高带材表表品质 ，断根带材表表的轧造油或乳液 ，带材进入退火炉要经过脱脂、水洗和干燥 。在退火纯铜或青铜带材时 ，为带材的表表不发生氧化 ，也不进行酸洗 ，加热区和冷却区要充入成分为2%~5%H2 ，含95%~98%N2的；て 。在退火黄铜带材时 ，加热区和冷却区不充；ば云 ，但必要进行酸洗、水洗和干燥 。对某些特殊用处的铜合金 ，退火后进行涂层和干燥 。为了预防带材跑偏 ，在加热区和冷却区高低两排的喷嘴处设有光电对中装置和纠偏辊 ，带材卷取后的边缘不齐率幼于±1mm 。有的气垫式退火陆续炉还带张力矫安然装 。选取气垫式陆续炉大大提高了表表品质和制品组织机能的均匀度 。
6.酸洗与表表算帐
01.酸洗
酸洗工艺
在铜合金热轧和热处置的加工过程中 ，板坯或带坯的表表容易发生氧化 ，为了断根表表的氧化皮 ，需酸洗 。通常酸洗法式是：酸洗-冷水洗-热水洗-烘干 。对于目前选取的酸洗机列工作过程也是要经过这个法式 。
出产车间的酸洗工艺有如下要求：对资料表表酸洗要干净 ，选取有效的酸和酸液的浓度 ，酸洗功夫要短 ，酸液的利用效能高 ，要有防传染的措施 ，以及把稳对人身段的防护 ，思考废液及产品的回收再利用 。
酸洗时重要选取硫酸或与硝酸混合的水溶液 ，反映过程是：氧化皮被溶化 ，或被化学反映所天生的气体（氢气的气泡）将氧化皮机械作用而剥离 。铜及铜合金与酸液的化学反映式如下：
CuO+H2SO4→CuSO4+H2O
Cu2O+H2SO4→Cu+CuSO4+H2O
Cu+2HNO3→Cu(NO3)2+H2
铜及其合金的表表氧化 ，***表层是氧化铜CUO ，在氧化铜的里面是氧化亚铜Cu2O ，氧化亚铜在硫酸中的溶化是很慢的 。为了使表表处置的干净 ，加快氧化亚铜的溶化 ，要在硫酸溶液中参与适量的氧化剂重铬酸钾K2Cr2O7 ，或硝酸HNO3 。但这样会恶化劳动前提 ，会使酸槽的寿命降低 。其化学反映式为：
K2Cr2O7+2H2SO4+3Cu2O→CuSO4+Cu5(CrO4)2+2H2O+K2SO44HNO3+H2SO4+CuO→CuSO4+Cu(NO3)2+2NO2+3N2O
对于表表不易洗净的纯铜、青铜、锌白铜等合金 ，以及含Be、Si、Ni的铜合金 ，与稀酸液作用缓慢 ，可参与0.5%~1%的重铬酸钾 。有的为了净化油污和强化酸洗成效 ，在酸洗液中再加0.5%~1%的盐酸或氢氟酸 。
酸洗功夫与酸洗液的浓度及温杜仔关 。通常酸洗液的浓度为5%~20% ，温度为30~60℃ ，功夫为5~30min 。具体可凭据酸洗的成效调整 ，如夏天多为室温 ，冬天用蒸汽加热 ，纯铜取上限 ，黄铜取下限 。酸液浓度、温杜高 ，产生酸雾愈严害 ，对设备、环境、劳动前提等恶化越严重 。为了削减烟雾的传染 ，常在酸洗液中参与肯定量的缓冲剂 ，且尽量选取低温酸洗 。
酸洗时产生的缺点有：过酸洗、侵蚀黑点、残留酸迹、水迹等 。过酸洗重要是酸液浓度大、温度高、功夫长造成的 ，过酸洗不只产生侵蚀黑点 ，造成表表品质降低 ，还会过度的损耗酸和金属 。反之 ，若是酸浓度、温度过低和功夫过短 ，氧化皮会洗濯不彻底 。残留酸迹、水迹重要是洗濯不干净 ，或干燥不实时、不彻底 。为了实现急剧酸洗 ，提高表表品质 ，出现了选取电解酸洗、超声波酸洗的新步骤 。
酸洗液在酸洗过程中 ，浓度会不休的减幼 ，当酸液的硫酸含量幼于50~100g/L ，含铜量大于8~12g/L时 ，应实时补充新酸液或更换成新酸液 。在配造新酸液时 ，必须先放水后加酸以确保安全 。酸槽中严禁使用铁造工具 ，以防板带表表产生黑点 。更换下来的废酸液可用氨中和处置 ，提取硫酸铜、铜粉及造成微量元素化肥 ，也可用电解法获得再生铜和再生酸液 。配造酸液时用波美计丈量酸的比重 。
02.表表算帐
表表算帐的步骤好多 ，酸洗就是其中的一种常用的化学步骤算帐 。常用的还有机械算帐步骤 ，如表表清刷机清刷和手工建理 。
(1)表表清刷机清刷和手工建理
其主张是断根轧件表表在酸洗后残存的氧化铜粉和酸迹 ，以提高表表品质 。常用的表表清刷机有：单辊清刷机和双辊清刷机 ，如图1所示 。
单辊清刷机每次只能清刷一个表表 ，每个刷辊有一个支持辊 ，起压紧作用 ，刷辊的线速度为0.6~6m/s ，压紧辊的进给速度为0.2~0.8m/s ，刷辊的线速度比压紧辊的线速度大3~10倍 。刷辊的回转方向与压紧辊的进给方向一样或相反 。刷辊可选取棕、尼龙丝、钢丝、锡磷青铜丝等资料造成 ，刷辊直径约200~300mm 。对于双辊清刷机能够同时清刷高低两个表表 。湿刷时能够预防氧化铜粉飞腾 ，但刷丝资料要预防侵蚀及生锈 。干刷时应设置收尘器 ，回收氧化铜粉 。
轧件表表部门氧化铜粉、变色、水渍和黑点 ，可用钢丝刷或砂纸清擦去除 ，表表上的麻坑、裂纹、起皮、压坑及夹灰等缺点 ，用刮刀建理 。
为了预防表表氧化变色 ，有时选取抑造剂进行表表处置 。用铬酸盐能够作为有效的防锈处置剂 ，但+6价的铬酸有毒 ，会传染环境 。此刻 ，选取一种有机抑造剂 ，苯并三氮唑(BTA ，C6H5N3) ，通过BTA的处置 ，在铜合金表表上形成；てつ ，即CuBTA皮膜 。其厚度和状态因BTA处置液的温度、pH值及合金的种类而分歧 ，这种步骤合用于清洁环境下处置 ，在侵蚀环境下成效不梦想 。目前 ，为除掉铜表表的氧化物及表表传染的基体 ，依然选取铬酸处置 。
（2）压光
对于要求表表光洁度高的产品 ，有时选取压光或抛光的工序 。通常选取辊轧机进行压光 ，辊径较大 ，轧造速度较低 ，辊面的光洁度极度高 ，压光时的压下量总加工率为3％~10% 。通过多路次压光 ，可使产品的表表靠近辊面的光洁度 。压光时 ，使用的光滑油要求很高 ，黏度很幼 ，如白油、火油等 。
（3）抛光
表表抛光是选取尼龙辊或亚麻辊的辊式抛光机 ，结构与双辊清刷机类似 。尼龙辊为二对或三对 ，抛光时喷注抛光剂及粒度为3.5~5μm的滑石粉 ，抛光剂是水和Cr2O3的混合物 ，比例为10:1 。
起源：材易通
免责申明：本站部门图片和文字起源于网络网络整顿 ，仅供进建互换 ，版权归原作者所有 ，并不代表我站概想 。本站将不承担任何司法责任 ，若是有加害到您的权势 ，请实时联系凯发一触即发删除 。
