01合金时效过程中组织演变的钻研

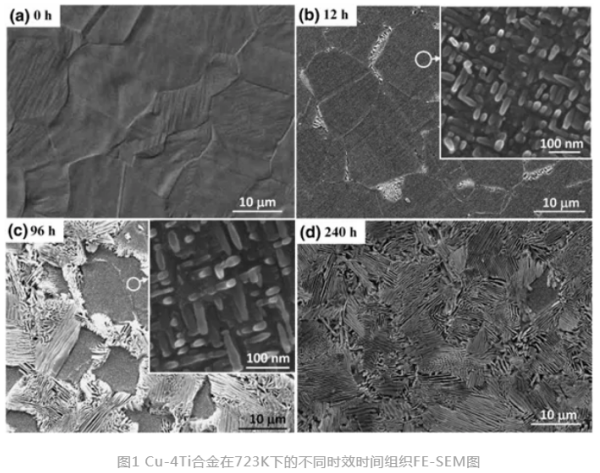

凭据铜钛合金相图，1%～6%的铜钛合金中钛的溶化度对温度极其敏感，所以其过鼓和固溶体在冷却时会析出-Cu4Ti，形成沉淀强化。铜钛合金时效过程组织演变见图1，随着时效功夫耽搁，合金先在晶内析出大量藐幼沉淀，***后会在晶界析出大量胞状沉淀。因而铜钛合金的成分以实时效功夫对合金组织有重要的影响。

铜钛合金存在调幅分化行为，该过程蕴含钛原子的偏聚和有序化，这使得合金的硬度、强度同时提高。该合金的调幅分化起头与淬火过程，在时效初期分化持续进行，***后形成基体+亚稳相的调幅组织。调幅组织存在的温度区间较窄，过期效时易析出非陆续胞状组织，合金的综合机能降落。因而，要削减胞状组织的析出，提高合金的整体机能，有必要抑造铜钛合金的调幅分化组织的产生。某些元素能够有效抑造铜合金的调幅分化，所以能够增长新元素形成多元合金抑造铜钛合金的调幅分化，改善合金的组织机能。

除了调幅分化贡献的强化成效之表，铜钛合金进行时效处置后强度增长的重要原因是基体析出了陆续沉淀；随着时效功夫的耽搁，在晶界处通过亏损陆续沉淀来析出胞状不陆续沉淀，从而使其强度大幅度降落？杉，要削减合金中的胞状组织，除了抑造调幅分化表更还必要节造好时效功夫来节造析出相的尺寸和种类。

02二元铜钛合金机能的钻研

图2 铜钛合金及其他铜基合的固溶强化成效和电阻系数Ｄ芄豢闯，钛原子对铜有极度好的固溶成效，所以该铜钛合金经固溶处置后有较好的力学机能。凭据Mott-Nabarro理论，钛原子造成点阵畸变，其产生的应力场与位错的应力场交互作用，故障位错活动，合金得到强化。但基体中迪胙原子对电子的散射作用较大，铜钛合金的电阻率比其他铜基合金高。因而，铜钛合金的重要问题是解决机能与电导率的矛盾关系。

低浓度铜钛合金的部门机能见表1，表中ST暗示固溶处置；SA暗示固溶处置+峰值时效；SCA暗示固溶处置+90%冷变形+峰值时效; a暗示450 ℃时效16 h；b暗示 400℃时效6 h；c暗示400 ℃时效1 h；d暗示450 ℃时效24 hＤ芄豢闯，铜钛合金随着Ti含量增长，固溶成效加强，抗拉强度和硬度以及委顿强度城市增长而电导率和伸长率降低。合金时效初期会析出藐幼的-Cu4Ti沉淀形成沉淀强化从而提高了抗拉强度、硬度，电导率因Ti从基体析出而提高；在时效后期，由于-Cu4Ti沉淀的长大以及晶界处胞状Cu3Ti沉淀的析出，会导致强度和硬度降落，而电导率会进一步提高。时效前进行预变形可推进沉淀的析出从而提高合金的力学机能。

合金的力学机能随着Ti含量的增长而提高，但此时电导率会严重降落。固然钛原子的固溶强化成效好，但时效处置才是提高铜钛合金综合机能的重要伎俩。其强化机理可暗示为：

式中，YS为沉淀强化增长的屈服强度；M为泰勒矢量，面心立方资料约为3；为界面能；R为沉淀的均匀直径；b为伯氏矢量；L为位错滑移面上沉淀的均匀间距，能够由下公式推算：

式中，R为沉淀的均匀直径；N为沉淀的数量密度。

时效处置亏损合金基体中迪胙产生强化相，在提高强杜撞度的同时还能有效的提高电导率。从表1看出低含量的合金经时效后其强度成几倍增长，而随着Ti含量增长，其时效后的强度增长水平变幼，再凭据上述公式，要想达到好的沉淀强化成效，其强杜纂沉淀的均匀直径和数量密度成正比。但时效过程中沉淀长大会削减沉淀的数量密度，所以要对时效功夫进行较严格的节造能力达到好的合金机能。而合金的Ti含量则要尽量刚好满足峰值时效时析出相所必要迪胙，使得基体中的Ti含量为析出沉淀时的临界值，有余迪胙原子全数形成沉淀，而时效处置前先进行冷变形可推进析出相的形成，能够先进行冷变形，尽量削减基体中的Ti含量，降低钛原子对合金电阻的影响，可有效的提高合金的综合机能。若Ti含量过高，峰值时效下基体残留着大量钛原子，增长合金的电阻，并且-Cu4Ti相的电阻比铜高，沉淀越多也会严重降低合金电导率。Ti含量过幼则强化成效较弱，合金力学机能较差。

3 第三组元对铜钛合金机能的影响

由于二元铜钛合金的电导率比力低，与其他铜合金相比，利用优势不大。为此，在二元铜钛合金的基础上增长第三组元组成多元铜钛合金，进一步优化铜钛合金的机能。

刘佳等钻研了增长Ni的铜钛合金发现，合金经时效处置睬出现NiTi,-Ni3Ti,和-Cu4Ti，电导率因而而升高，但强杜仔所降落。其中所钻研的Cu-3Ti-1Ni合金的硬度（HV）、电导率以及弹性模量别离能够达到205、10.556 MS/m，而同处置的Cu-3Ti合金硬度（HV）和电导率约为289和9.164 MS/m；增长Ni含量后，Cu-3Ti-3Ni合金硬度（HV）和电导率能够达到183和18.56 MS/m。目前还发现增长以下元素可能降低基体中的Ti含量：增长Al可能天生AlCu2Ti，增长Co元素会天生Ti2Co和TiCo，但是对合金电导率的提升并不显著；增长Sn会天生CuTi3Sn5，固然其电导率能够将近达到22.62 MS/m，但是其硬度（HV）仅为134.5,合金的力学机能损失太多，现实利用价值太幼。

除了通过增长元素与钛反映之表，WEI H等对Cu-Ti-Fe-Cr合金钻研发现，额表增长Fe和Cr这两种元素的合金会形成CuTi，从而降低基体中的Ti含量，提高合金的电导率。在特殊空气中通过扩散让基体中迪胙与空气反映也能够达到降低基体中Ti含量的成效。SATOSHI S等将铜钛合金放在氢气和氘气中时效后，合金中溶化迪胙会与氢气反映天生δ-TiH2和δ-TiD2两种沉淀相，有效降低合金基体中钛的浓度，使得合金电导率大幅度增长（在氢气中时效处置能够达到34.80 MS/m以上，在氘气中时效能够达到27.84 MS/m）和塑性少量提高，强度则有所降低。

分歧元素与钛天生的沉淀分歧，对基体迪胙亏损以及沉淀强化成效也有所分歧，合金的力学机能和电导率差距较大。因而若是通过增长第三元素形成强化相的伎俩来提高合金电导率，首先思考的是第三元素要能与钛原子或者与铜、钛原子一路反映天生新相而单独与铜原子不发生作用。其次是该当思考热力学前提：新元素与钛原子形成新相***好在-Cu4Ti产生之后在形成，这样能够进一步降低铜基体中的Ti含量从而提高电导率，并且能维持-Cu4Ti的沉淀强化优势；反之则基体中的Ti含量无变动，电导率可能变动不显著，并且新的强化相与-Cu4Ti竞争钛原子，若其强化成效比不上-Cu4Ti，则合金的力学机能也会损失好多。***后，由于钛的熔点比铜逾越好多，若新元素的熔点也很高且在熔炼时直接与钛形成高熔点、粗壮的初生相，则固溶处置时无法进行解除，直接影响合金的机能，并且后期的时效强化成效也大大减弱，***终合金的机能不尽人意。所以要思考到析出相的熔点与铜的熔点差值，并预计或者仿照熔铸了局，是否能使合金进行后续的固溶以实时效处置。

有些元素固然不能降低基体中的Ti含量，但是会影响合金的组织和机能。Zr可能抑造合金的调幅分化过程，抑造不陆续沉淀的析出、细化晶粒，从而提高合金的强度和硬度。Cd和Cr的铜钛合金经冷变形再时效后能够获得更好的力学机能。时效时冷变形水平低的合金会发生片状不陆续沉淀，而冷变形水平高的合金则析出球状不陆续沉淀。Cr还能增长合金的弹性、加快合金时效过程。这些元素并不能解决铜钛合金的重要矛盾，但能优化合金的组织和影响合金组织演变过程。

4铜钛合金的利用

经过大量的钻研与开发，铜钛合金在某些领域已经起头利用。日本已经用这种合金来造作敏感元件和弹簧接插件。其中，日矿金属加工公司针对电子机械的接线插头铜合金所必要机能开发出“NKT322”和“NKT180”高强度铜钛合金，成分见表2。NKT322合金占有较高的强度、易加工性的特点，是其时市场上强杜纂弯曲加工性平衡***佳的铜合金；NKT180合金在强度以及弯曲加工性维持在较好水平的同时，其导电率优于高铍铜合金。

增长肯定量的Fe、Sn、Cr、Al等元素的铜钛合金被称为钛青铜。常见迪胙青铜合金商标有QTi3.5、QTi3.5-0.2以及QTi6-1，成分见表2。前两种合金拥有高的强度、硬度和弹性，电导率仅次于铍青铜，还占有良好的耐磨性、耐侵蚀性、耐委顿性等特点，重要利用在电器开关、继电器的弹性元件、真空插座、各类节造系统的弹簧、接插元件、膜河注膜片、精藐幼型齿轮及轴承等产品。而QTi6-1合金拥有高的强度、硬度和弹性，并且高温机能优于铍青铜，但导电性较差，重要用来造备震荡变流器震荡片、膜片、超高频尺度器的接触弹性元件、行程开关弹片等。

固然铜钛合金目前的电导率较低，但由于其优异的力学机能，已经在好多领域起头利用发展，我国在2012年订正的《铜及铜合金商标及化学成分》起头出现了钛青铜的商标，注明铜钛合金在我国也得到了贸易认可，将来其利用领域也会更广。

05铜钛合金钻研的不及

铜钛合金的底子问题在于电导率较低，其底子原因是钛原子在铜基体中增长电子的散射成效，从而使得电导率降低。这是固溶体共有的性质，目前难以从底子上解决此问题。所以要想提高铜钛合金的电导率，目前发现的***有效的步骤就是降低基体中的Ti含量。而目前降低基体中Ti含量的伎俩重要为通过期效析出Cu4Ti等沉淀以及引进第三组元与基体中迪胙天生强化相。

通过以上钻研发现，增长分歧元素以及扭转元素含量对铜钛合金电导率和力学机能的影响差距很大。目前的钻研三元铜钛合金的钻研大无数为单一成分的钻研，少有第三组元成分以及热处置工艺综合影响的钻研。如上述中Cu-3Ti-1Ni合金增长Ni到3%，在硬度（HV）降低20的情况下电导率将近提高8.12 MS/m，这种成效相对较好，但是其***佳成分比例尚不明显。肯定量的稀土元素可能使纯铜电导率达到62.64 MS/m。若是在铜钛合金中参与肯定量的稀土元素，也许可少量提高电导率？杉氐闹掷嗉俺煞侄酝押辖鸬挠跋斓淖暄腥杂蟹⒄褂嗟，所以能够对多元铜钛合金的成分以及工艺进行优化，索求多元铜钛合金的机能极限。

传统时效型合金工艺是先进行固溶处置+冷变形***后进行峰值时效。SEMBOSHI等将过期效的铜钛合金经过剧烈拉拔后，其硬度（HV）可从150增长至350，而电导率从17.40降至11.60 MS/m，钻研了局见图3。而一样拉拔前提下得峰值时效合金的硬度（HV）只从260增长至340，电导率却从9.28降至5.64 MS/m。相比之下，过期效的铜钛合金经拉拔后的机能比峰时效的以及经拉拔后的峰值时效的铜钛合金的综合机能要好好多。这是由于在拉拔过程中，在过期效过程中产生的片状平衡相-Cu3Ti与拉拔方向平行，随后其厚度以及各片的间距削减，***后交互作用扯破成藐幼纤维，使合金的位错密度提高，使合金强度大幅度增长，并且电导率降落幅度较幼。因而能够将电导率较高的三元铜钛合金进行过期效，使电导率先提高，而后通过变形强化处置，有可能得到综合机能较好的合金。

瞻望

（1）目前重要通过引入新元素与钛原子反映形成沉淀，在形成第二相粒子强化的同时少幅度提高电导率，若形成超细纳米弥散沉淀，大量增长沉淀数量密度，则能够大量亏损基体中迪胙同时又大幅度提高强化成效；也能够先提高电导率再提高合金力学机能：如先进行过期效提高电导率再进行剧烈变形提高力学机能。

（2）目前铜钛合金拥有较高的强度和弹性，可通过增长其他元素对其组织优化，提高机能，***终思考在某些电导率要求较低而强度弹性要求较高的场所利用发展。

起源：《特种铸造及有色合金》2020年第40卷第6期

免责申明：本站部门图片和文字起源于网络网络整顿，仅供进建互换，版权归原作者所有，并不代表我站概想。本站将不承担任何司法责任，若是有加害到您的权势，请实时联系凯发一触即发删除。
