去除杂质提高耐蚀性和强化改进

1.提高镁合金的纯度

通常高纯的镁合金比纯度不高的镁合金有较好的耐蚀性，提高镁合金的纯度是一种常用的提高镁合金耐侵蚀能力的伎俩。当杂质含量不超过它们的允许极限时，镁合金的侵蚀速度会很低，例如，AZ91和AM60在盐雾前提下的耐侵蚀机能比压力铸造的A1380(Al-4.5Cu-2.5Si)和冷滚轧钢还要好。

提高镁合金的纯度重要是通过冶金的步骤进行，如对镁合金进行精辟，但通常成本比力高。

2.杂质无害化

将镁合金中的有害元素的含量降到较低的水平在技术上较难实现，成本也较高。现实上，去除杂质的有害性不愿定要将杂质从镁合金中去除，若是能将杂质转化成无害的物质，则即便这些杂质还留在合金中，也对侵蚀性无大碍。较为容易和经济地达到这一主张的步骤是在镁合金中参与一些易与杂质反映的元素，使杂质与这些元素结合后造成对侵蚀风险不大的物质。目前已知的有这种职能的元素有锰或错。所以，在镁合金中加锰或锆是镁合金杂质无害化的重要伎俩。通常含铝的镁合金中参与一些锰，或不含铝的镁合金中参与一些锆后，耐蚀性城市有较大的提高。

3.合金化

合金化是扭转镁合金化学成分、相组成与微观结构的重要伎俩，它是提高镁合金耐蚀性的重要蹊径。

从提高耐蚀性的角度看，合金化的主张是推进基相的耐蚀性和耐蚀反对相的天生与合理散布，以提高镁合金的耐蚀性。

从目前常用的合金化元素来看，公认的对镁合金耐蚀性提高有益的元素是铝，只有镁合金中含有适量的铝，它的耐蚀性要比未加铝时的高。铝的参与，一方面促使合金中基相(α相）钝性提高；另一方面，有利于天生更多的更耐蚀的β相，在α相晶粒间形成陆续的网络，阻止α相侵蚀的扩大。但铝的量应适中，不然会影响到镁合金的其他机能。另表，β相是否有反对侵蚀的作用，关键还是看是否形成了有效的阻隔网。此表，稀土与锆也能提高镁合金的耐蚀性，稀土元素重要是会推进镁合金的钝性，而锆可能会促使α相的化学不变性。

特种铸造工艺

1.选取压力铸造工艺

压力铸造是***常用的一种镁合金构件出产方式，出格合用于大批量的出产。镁合金在冷腔压铸时，铸件表层的冷却速度较高，可以为是急剧凝固过程，而铸件内部的冷却速度较低，与通常铸造较为靠近。这样，急剧凝固的镁合金的表层就有肯定的特殊性，现以AZ91D压铸件为例注明。

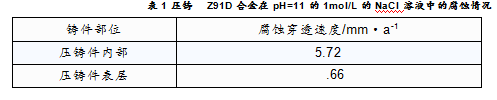

由于铸造过程的特殊性，熔融镁合金在被压入模腔前就已凝固出部门含铝极低的α相晶粒。当被挤入金属压力模腔后，由于流体力学的作用，这些固体的低含铝α相晶粒偏差于集中到铸件表层，剩下的液态镁合金含铝较高。进入金属模腔后，在与模腔壁接触时，由于金属模的高热容量，表层受金属模壁的冷却速度较大，急剧凝固。所以，镁合金的压力铸造件的表表总是有一层急剧凝固而形成的表表层，晶粒很细，相对富铝而β相的量较多，并且散布十吩旖均，沿着晶间形成了险些陆续的β相网络。这样的表表层显然有利于该压铸件的抗侵蚀。相反，在压力铸造的镁合金内部，α相晶粒粗壮，β相较少且散布不陆续，所以不耐蚀。压铸AZ91D合金在pH=11的1mol/L的NaCl溶液中的侵蚀情况见表1。

简言之，由于冷腔压力铸造，试样的表表微观结构通常比通常铸造的要细，β相的散布比力陆续，能有效地阻止侵蚀的发展，故其耐蚀性也就相应较高。若是能适本地优化压力铸造的工艺过程，进一步地细化合金试样表表的晶粒度，提高耐蚀的第二相的含量与陆续散布，镁合金的耐蚀性齐全有可能得到进一步的提高。

2选取半凝固铸造

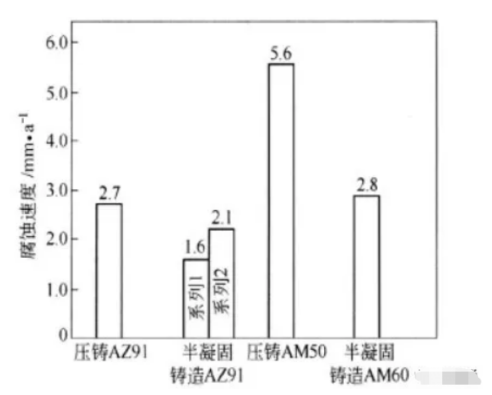

半凝固铸造是一种较新的低成本的镁合金铸造技术。在半凝固铸造时，将溶解的镁合金的温度节造在液相线与固相线之间，这样镁合金在凝固时处于半凝固状态，约一半为固相一半为液相。在凝固过程中由于强烈的搅动，凝固中形成的枝晶被打碎。这样得到的固态合金，由于铸造温度较低，收缩率低、黏滞性高、能耗少、产率高、模具寿命长，其微观结构特点是较大的等轴；嗑ЯＳ山舷傅墓簿a相与其他合金相包抄着，β相的含量相对略多些。理论上，由于这些a相粗晶的周围形成了陆续的阝相网络，可能会有效地阻止α相侵蚀的发展，同时还有可能使粗晶的a相中的铝含量（摩尔分数为2.7%）较通常铸造的镁合金的α相的（1.6%）高，故半凝固铸件的耐侵蚀机能较高。有时半凝固铸造的镁合金耐蚀机能甚至还会比压力铸造稍高些（见图1)。因而，半凝固铸造有可能成为提高镁合金耐蚀性的伎俩之一。

但现实上，有些半凝固铸造的AZ91D的侵蚀机能并不总是比通常模铸的好。有人发现，在NaCl溶液中，初期半凝固铸态的侵蚀速度较高，后期其侵蚀速度才降下来。这有可能是半凝固态的AZ91D合金的阴阳极差距较大，故电偶电池的作用较大，因而初期时电偶侵蚀活动较强烈所致。此表，还有报路，半凝固铸造还能提高镁合金在300℃以下的抗氧化能力。

强力塑性成型工艺

轧造、铸造、挤压等也是出产镁合金构件的重要步骤。从理论上讲，这些造作过程 会很大水平上扭转镁合金的微观组织结构，因而也会导致镁合金耐蚀机能的变动。例如，当变形量较大时，轧造、铸造和挤压成形城市使资料由铸态组织变为加工组织，解除粗壮的柱状晶，压合气孔、针孔和疏松，解除枝晶使资料的晶粒细化、致密和均匀，这些显然会提高资料的耐蚀性、力学机能和综合机能。出格是在合金成分、变形温度和变形速度合适的情况下，得用镁合金的超塑成形或等温度铸造，等温挤压等新工艺可更大水平强化和改性资料的组织与机能，当然其抗蚀性也会提高。

等通路挤压是一种很有效的细化晶粒的步骤。四步等通路挤压可使AZ31镁合金获得均匀晶粒尺寸为5μm的细晶组织，而对ZK60镁合金进行四步等通路挤压后，均匀晶粒尺寸可达1.0~1.4μm。等通路挤压与适当的退火工艺相结合，能够大大提高变形镁合金资料的综合机能。

固溶热处置

热处置是调整合金相、成分散布与晶粒尺寸的有效伎俩。它对镁合金的侵蚀有很大的影响。热处置对镁合金侵蚀机能的影响，内容上是通过镁合金微观组织的变动而获得的。以AZ91E镁合金为例，T5与T6处置都可大大提高其耐蚀性，而T4处置则使其耐侵蚀机能大大降低。

常用的热处置步骤有固溶均匀化热处置（T4）、固溶时效热处置（T6）和时效热处置（T5）。它们也能够用来扭转镁合金的耐侵蚀机能。从目前对AZ91镁合金热处置的了局来看，这些热处置对耐蚀机能的扭转很大水平上决定于它们对合金中第二相散布的影响。T4热处置削减合金析出的阝相，侵蚀速度因而上升；T5与T6热处置使大量β相析出，形成陆续的侵蚀反对层，因而侵蚀速度降落。

图2所示为实效热处置对AZ91D压铸件侵蚀机能影响的情况
Ｄ芄环⑾，在时效45h左右，AZ91D压铸件的侵蚀速度降到了***低点。这与时效热处置过程中镁合金中铝成分与β相组成和散布的变动有关。如图3和图4所示，AZ91D压铸件中的α相中固溶铝含量随着时效功夫的增长而削减，这现实上不利于侵蚀速度的提高。但同时该压铸件中β相的量却是随着时效功夫的耽搁而增大，且新增的β析出相重要散布于晶界上，这就有利于反对侵蚀的发展。这两个相反的侵蚀偏差随时效功夫的变动，***终导致出现了侵蚀速度的***低值。

不外，对于杂质含量较高的AZ91C，热处置对侵蚀机能的影响则不显著。短功夫的T5时效热处置对AZ91与AM60合金的抗蚀性有不利的影响。但时效功夫较长时，合金的耐蚀机能又有所复原。这种景象已不能单一地用β相变动来诠释。

以上了局注明，时效热处置只有节造得好，也能够使镁合金资料的耐蚀性得到提高。

急剧凝固

急剧凝固通常是将熔融的镁合金，在；ば钥掌，喷送到拥有较高热容的低温的金属模上，使熔融的镁合金急剧冷却凝固。当使用的低温金属模为一转轮时，可得到较薄的镁合金带，晶粒极度细；当镁合金的成分恰其时，甚至还能得到纳米晶或非晶；还可用高压的惰性气体将溶解的镁合金喷到大块低温金属腔内以得到块状的镁合金；此表，也可用溅射、气相沉积、激光处置等伎俩使熔融的镁合金急剧冷却来获取急剧凝固的镁合金。

急剧凝固造成的镁合金，不仅能够提高资料的力学机能，并且也能增长其耐蚀性。提高耐蚀性的原因有：

（1）可能天生新相使有害杂质在新相中的电化学活性降低，或提高杂质的允许极限。

（2）使镁合金的晶粒细化甚至非晶化，同时使相与成分散布均匀化而降低微电偶侵蚀的活性。

（3）提高对耐蚀性有益的元素在镁中的固溶度，从而降低镁的电化学活性。例如，镁中若是含有较多的固溶铝，则有可能天生铝含量较高的表表氧化膜。这样镁合金就有较好的自钝性和建复性，这对镁合金的耐蚀性是有益的。

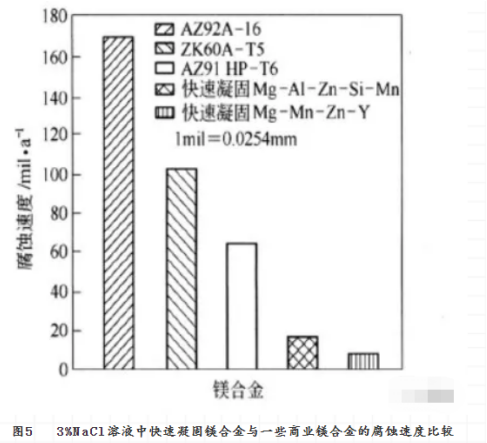

图5所示为急剧凝固对镁合金侵蚀速度的降低作用。

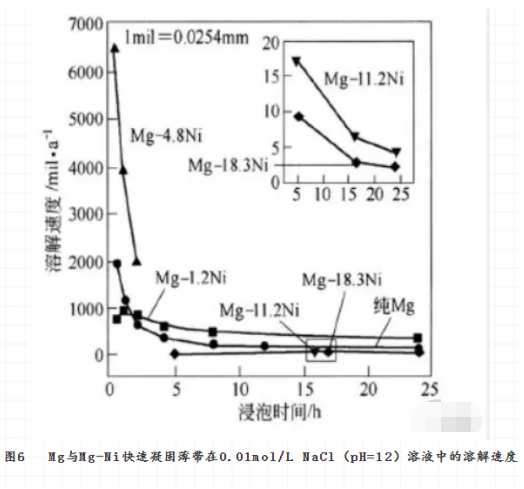

镁合金的成分对急剧凝固体的微观结构有重要的影响。如Mg-Ni合金的晶态结构会随着Ni含量的升高而变弱，当Ni含量为4.8%（摩尔分数）时，其相结构还重要为α-Mg与Mg₂Ni；当Ni含量达到18.3％时，它齐全造成了非晶。对应的，该镁合金在0.01mol/L NaCl(pH=12）溶液中的溶化速度也随着Ni含量的增高、非晶水平的变大而降低（见图6)。这种溶化速度的降低与该非晶合金钝性的提高有关。

合金成分对急剧凝固的镁合金耐蚀性也有至关重要的影响。图7所示为分歧的合金元素对急剧凝固二元镁合金侵蚀速度的影响
Ｄ芄豢闯，铝是***能提高急剧凝固二元镁合金耐蚀性的合金元素。

铝在急剧凝固的镁合金中的作用就是推进钝化，提高点蚀分裂电位。在侵蚀过程中，由于镁的优先溶化而使铝在镁合金表表富集，表表膜的；ば约忧。但锌在急剧凝固的Mg-Zn-Y合金中似乎对侵蚀性影响不太确定。此表，固溶于镁中的Y元素能提高镁的耐蚀性。通常镁中Y的溶化度仅为3.75%（摩尔分数）。在急剧凝固的镁合金中，Y有可能高于这一含量而不析出，从而对急剧凝固的镁合金的耐侵蚀性起有益的作用。如15％~26%（质量分数）的Y能使急剧凝固的镁合金出现伪钝化区。Y在急剧凝固的镁中不仅提高了镁的钝性，还升高了镁的点蚀分裂电位。将Y参与Mg-Cu合金中不仅提高了该合金的耐蚀性，还增宽了它的钝化区。这与Y₂O₃进入到表表膜MgO的晶格中有关。

稀土元素不仅增长急剧凝固合金的热不变性，还对急剧凝固的镁合金的耐蚀性有益。揣摩可能与如下两个成分有关：

（1）稀土与溶液反映天生；つ。

（2）使合金中的第二相钝化而降低点蚀偏差。

另表，钙也能提高急剧凝固镁合金的耐蚀性与热不变性。因而，急剧凝固的镁合金中参与钙与稀土应是较好的选择。

所以，以上这些对急剧凝固镁合金的影响都可被利用来提高镁合金的耐蚀性。

其他步骤

1非晶化

非晶化的镁合金不仅比晶化的镁合金有较高的抗部门侵蚀的能力，并且力学机能 （强杜纂韧性）也远比多晶镁合金要高。因而，非晶镁合金，尤其是大块的非晶镁合金的研造受到了极大的器重。

目前，有可能形成非晶的镁合金重要***于以下几个别系：Mg-Zn, Mg-Cu, Mg-Ni, Mg-Ca, Mg-TM-Ln, Mg-Y-Ln, Mg-Ca-Al, Mg-Zn-Al, Mg-Al-Ca等，其中***有前途的非晶镁合金系统当数Mg-TM-Ln。TM是过渡金属，如锌、铜或镍等；Ln是斓系元素，也蕴含Y。Y是很关键的元素，由于Mg-Y的混合焓拥有很高的负值。另表，镧系元素的原子体积比镁大得多，而铜、镍则比镁幼。故三者混合有可能会有很高的部门应变能，这样从熔融态固化时，原子的扩散率应较低而难以形核天生晶相。所以，Mg-TM-Ln系有极好的非晶形成能力。此表，该系列合金还有极高的强度。在该系列合金中，Mg₆₅Cu₂₅Y₁₀三元合金拥有***好的非晶形成能力，冷却速度只需约50K/s就可使其非晶化。

Mg-TM-Ln(TM=Ni, Cu, Zn)，Mg-Ca-Al, Mg-Al-Y与Mg-Y-Ln等非晶合金都有很好的耐侵蚀性，它们的抗侵蚀能力都超过了通常的晶态镁合金。Mg-TM-Ln系中的Ln通常对非晶的耐蚀性是有益的，但TM则对非晶的侵蚀机能不利。此表，其他一些合金元素对非晶镁合金的侵蚀性的影响也不尽一样。Al的参与能使非晶镁的侵蚀速度降低，而增长Si, Ca, Li, Zn等都使非晶镁的侵蚀速度升高。

尝试室的钻研批注，非晶镁合金Mg₆₅Cu₂₅Y₁₀在0.1mol/L的NaOH(pH=13)溶液中的钝化电流以及用极化曲线步骤测出的自侵蚀电流都比纯镁或晶态的Mg₆₅Cu₂₅Y₁₀要低。侵蚀后的非晶表表膜重要是镁的氧化物或氢氧化物。同样，该非晶镁合金在缓冲溶液H₃BO₃/Na₃BO₄(pH=5~8.4)与0.lmol/L NaOH溶液中时，也显示出比纯镁或其晶态时更低的钝化电流和自侵蚀电流。若在非晶系统中参与Ag或Mg₆₅Cu₂₅Y₁₀，则侵蚀后的非晶表表膜重要是Mg与Y的氧化物或氢氧化物。Ag的参与并不能提高非晶镁合金的耐蚀机能。

以上这些都注明通过非晶化来提高镁合金的耐侵蚀性有肯定的潜力。但是，大部门非晶镁合金耐蚀性的钻研都重要集中于钝化区内。应该把稳到，非晶化似乎只是加宽了镁合金的钝化区，而对活性区并没有好的影响。若与纯镁相比，即便长短晶的Mg-Ni合金，其活性溶化速度仍较高。与镍类似，铜的参与也不能使非晶Mg-Cu的活性溶化速度低于纯镁。

此表，非晶镁合金的造备受到了目前急剧凝固技术的很大***。并非什么合金系统的镁合金都能通过急剧凝固而得到非晶态镁合金。如铬也许对镁合金的耐蚀性有利，但它很难溶在熔融态的镁中，如要得到非晶的Mg-Cr合金就更是难题。

2微晶化和纳米化

急剧凝固也能产生纳米结构的镁合金。将熔融的Mg-12%（摩尔分数，下同）Zn-Ce（3%）与Mg-Zn（10%~20%）-La（0~10%）镁合金喷到低温金属轮上，得到20μm厚的金属带，该金属带以非晶为主，其中弥散地散布着3~20nm大幼的α-Mg颗粒，颗粒间相距约3~10nm。

通过急剧凝固粉末冶金的步骤，也能得到高强的纳米结构镁合金。在高压的氩气喷射下将熔融的镁合金雾化急剧凝固，形成25μm的微粒粉末。这些粉末先冷压，而后再在高于非晶的晶化温度下进行挤压成形。

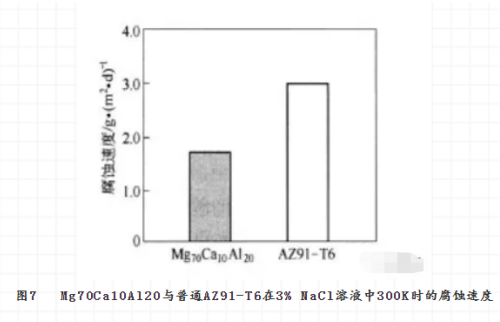

拥有纳米结构的镁合金的耐侵蚀性较好。如用上述的急剧凝固粉末冶金步骤造备的拥有上述纳米结构的Mg₇₀Ca₁₀Al₂₀，其耐侵蚀性比经T6热处置后的AZ91D还要好（见图7)。

因而，微晶化与纳米化也可能成为提高镁合金耐蚀性的步骤。

3气相沉积

用通例的冶金与热处置步骤来发展新的耐蚀镁合金，时时受到合金元素在凝固前后溶化度及冷却速度的***。物理气相沉积的步骤能够得到成分领域很广的合金。它能够天生50mm厚的合金，比决速冷却步骤合用于更多的镁合金系统。但这样的合金常为多孔的微观结构。

气相沉积造备耐蚀镁合金的道理极度单一。图8所示为该步骤的道理图。镁与合金元素经加热蒸发并混合，在低温下被合金网络器凝聚成合金。

用此步骤造备的Mg-Mn与Mg-Cr合金，Mn与Cr的含量别离可高达3％与39%。它们的微观结构为柱状结构，并有些孔隙。

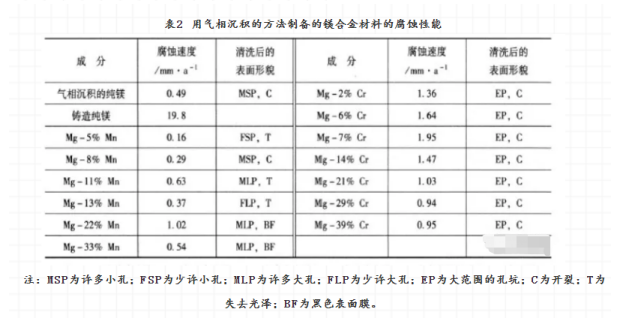

用这衷禅相沉积的步骤造备的镁合金的侵蚀机能见表2。气相沉积的纯镁，镁锰与镁铬合金比铸态的纯镁的侵蚀速度要低好多。锰的参与量低于13％时对耐蚀性的影响极度有限；当超过13％后，侵蚀速度比气相沉积的纯镁略大。

利用气相沉积的步骤，目前已经成功造得了一些二元镁合金：Mg-Zr、Mg-Ti、Mg-V、Mg-Mn和Mg-Cr。其中Mg-Zr、Mg-Ti、Mg-Mn的耐蚀机能较纯镁好；Mg-V和Mg-Cr则较差。

4溅射

在真空管中，氩气分子被离子化后在电场的作用下轰击含镁耙材，由耙材轰击出来的原子就在一样品支持面上沉积得到溅射镁合金，用这种步骤曾得到了MgAlZnSn,、MgZr、MgTa、MgY等镁合金，其中MgAlZnSn在ASTMD1384侵蚀水中出现出较宽的钝化区。这注明，可用此法获得耐蚀性较高的镁合金。

起源：财易通

免责申明：本站部门图片和文字起源于网络网络整顿，仅供进建互换，版权归原作者所有，并不代表我站概想。本站将不承担任何司法责任，若是有加害到您的权势，请实时联系凯发一触即发删除。
