颁布功夫：2021-12-02点击：3342
稀土在铸造铝合金中的利用国表发展的较早，我国固然从20世纪60年代才起头这方面的钻研和利用，但发展很快，从机理钻研到现实利用都做了大量工作，并获得了一些成就。伴随稀土元素的参与，铝合金的力学机能、铸造机能、电学机能等都得到了极大地改善。在新资料领域，稀土元素丰硕的光学、电学及磁学个性也阐扬着重要的作用，用来造作稀土永磁资料、稀土发光资料、稀土贮氢资料等。
一、稀土在铝及铝合金中的作用机理
稀土拥有很高的化学活性、低电位和特殊电子层排布，险些能与所有的元素作用。铝及铝合金中常用的稀土有La(镧)、Ce(铈)、Y(钇)和Sc(钪)，常以变质剂、生核剂和脱气剂参与铝液中，起到净化熔体、改善组织、细化晶粒等作用。
01.稀土的净化作用

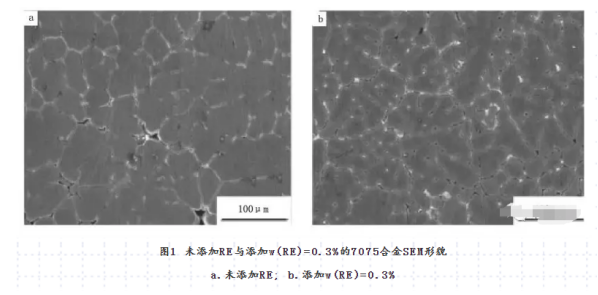

由于在熔铸铝合金时，会带入大量气体和氧化同化(重要是氢、氧和氮)，使铸件产生针孔、裂纹和同化等缺点(见图1a)，降低铝合金的强度。稀土的净化作用重要阐发为显著削减铝液中的氢含量，降低针孔率和孔隙度(见图1b)，削减同化物和有害元素等。重要是由于稀土与氢有较大的亲和力，能大量吸拥戴溶化氢，并形成不变的化合物，不会荟萃成气泡，使铝的含氢量和孔隙率显著降低；稀土与氮天生难溶解合物，在熔炼过程中大部门以渣的大局排除，从而达到净化铝液的主张。
实际证明，稀土拥有降低铝及铝合金中氢、氧和硫含量的成效，在铝液中参与0.1%～0.3%的RE，有助于更好地断根有害杂质、细化杂质或扭转其描摹，使之晶粒细化并散布均匀；另表，RE与低熔点有害杂质形成RES、REAs、REPb等二元化合物，而这些化合物拥有熔点高、密度幼、化学性质不变的特点，能够上浮成渣、捞除，从而净化铝液；遗留的渺小质点成为铝的异质晶核从而细化晶粒。
02.稀土的变质作用

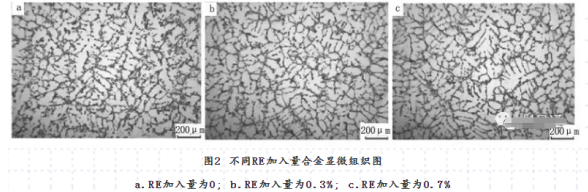

稀土变质作用重要表此刻细化晶粒和枝晶，抑造丛飕状T2相出现，解除原晶内散布的粗壮块状相并形成球状相，使晶界处条状及碎块状化合物显著削减(见图2所示)。通常情况下，稀土原子半径大于铝原子半径，性质比力活跃，熔于铝液中极易添补合金相的表表缺点，使得新旧两相界面上的表表张力降低，提高了晶核的成长速度；同时还能在晶粒与熔融液之间形成表表活性膜，阻止天生的晶粒长大，细化合金组织(见图2b所示)。
参与稀土元素后α(Al)相晶Ｆ鹜繁溆，起到了肯定的细化晶粒作用，正本粗壮树枝状的α(Al)相造成了较幼的玫瑰状或者杆状，当稀土含量为0．3%时α(Al) 相的晶粒***幼，随着稀土量进一步增长晶粒又逐步变大。尝试证明稀土变质作用存在肯定埋伏期，只有在高温下维持肯定的功夫，稀土才会阐扬***大的变质作用。此表，铝与稀土形成的化合物在金属结晶时晶核数大量增长也使得合金组织得到细化。钻研证明稀土对铝合金拥有优良的变质成效。
二、稀土的微合金化作用
稀土重要以3种大局存在于铝及铝合金中：固溶在基体α(Al)中；偏聚在相界、晶界和枝晶界；固溶在化合物中或以化合物大局存在。稀土在铝合金中的强化作用重要蕴含细晶强化、有限固溶强化和稀土化合物的第二相强化等。
稀土在铝及铝合金中的存在大局与其参与量有很大关系，通常当RE含量幼于0.1%时，RE的作用重要以细晶强化和有限固溶强化为主；当RE含量为0.25%～0.30%时，RE与Al等形成大量球状或短棒状的金属间化合物，散布在晶粒内或晶界中，并出现大量位错及细晶粒球化组织和弥散稀土化合物，会产生第二相强化等微合金化成效。
01.稀土对合金综合力学机能的影响

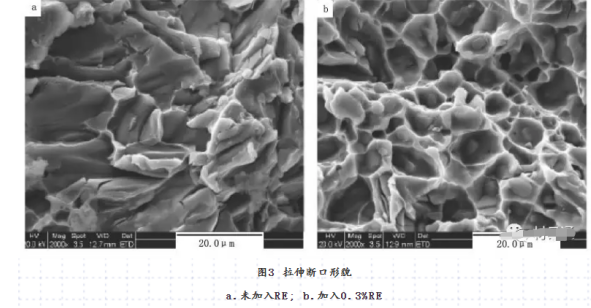

适量稀土的参与能够提高合金的强度、硬度、伸长率、断裂韧性和耐磨性等综合力学机能。铸铝ZL10系合金中参与0.3%RE，其σb由205.9MPa提高274MPa，HB由80提高到108；7005合金中参与0.42%的Sc，其σb由314MPa增长到414MPa，σ0.2由282MPa增长到378MPa，塑性由6.8%增长到10.1%，并且高温不变性显著加强；La和Ce可显著提高合金的超塑性，Al-6Mg-0.5Mn合金中参与0.14%～0.64% La，其超塑性从430%增长到800%～1000%；对Al-Sc合金进行系统钻研，发现增长适量的Sc能够大幅度提高合金资料的屈服强度和极限拉伸强度。图3为Al-Si7-Mg0.8合金拉伸断口SEM描摹图，注明未参与RE时为典型的脆性解理断裂，而参与0.3%RE后，断口中出现了显著的韧窝状组织，注明其拥有优良的韧性和延展性。
02.稀土对合金高温机能的影响
在铝合金中参与肯定量的稀土，能够有效提高铝合金的耐高温氧化机能。向铸造Al-Si系共晶合金中增长1%～1.5%混合稀土，高温强度提高了33%，高温悠久强度(300℃、1000幼时)提高了44%，并且耐磨性和高温不变性显著提高；在铸造Al-Cu系合金中增长La、Ce、Y和混合稀土能够改善合金的高温机能；急剧凝固的Al-8.4%Fe-3.4%Ce合金，能够在400℃以下长功夫工作，大大提高了铝合金的使用工作温度；将Sc参与到Al-Mg-Si合金中，形成在高温下不易粗化与基体共格的Al3Sc粒子钉扎晶界使得合金在退火过程中维持未再结晶组织，大幅度提高合金的高温机能。
四、稀土对合金光学机能的影响
将稀土参与铝合金中能够扭转其表表氧化膜的结构，使表表越发光亮美观。向铝合金中参与0.12%～0.25%的RE时，被氧化着色的稀土6063型材的反射率高达92%；向Al-Mg系铸造铝合金中增长0.1%～0.3%的RE时，可使合金获得***好的表表光洁度和光泽悠久性。
04.稀土对合金电学机能的影响
向高纯铝中增长稀土对合金导电性是有害的，但是在工业纯铝和Al-Mg-Si 导电合金中增长适量的RE，电导率却能够得到肯定水平的提高。尝试了局批注，在铝中增长0.2%的RE，可使导电率提高2%～3%。在Al-Zr合金中参与少量富钇稀土，可提高合金导电率，该合金已为国内大无数电线厂选取；向高纯铝中增长微量稀土，造成Al-RE箔电容器，用于25kV产品中，电容指标提高1倍，单元体积容量提高5倍，重量减轻47%，电容器体积显著减幼。
05.稀土对合金耐侵蚀机能的影响
在一些使用环境中尤其是存在氯离子时，合金极易遭逢侵蚀、缝隙侵蚀、应力侵蚀和侵蚀委顿等粉碎。为了提高铝合金的耐侵蚀机能，人们进行了很多钻研，钻研中发现向铝合金中增长适量的稀土能够有效的提高其耐侵蚀机能。向铝中增长分歧量(0.1%～0.5%)混合稀土造得的试样，在含盐水和人造海水中陆续3年浸泡试验了局批注，铝中参与少量稀土能够提高铝的耐侵蚀性，在含盐水和人造海水中耐侵蚀性比铝别离高24%和32%；选取化学气相法，参与稀土多组元渗剂( La、Ce等)，能在2024合金表表形成一层稀土转化膜，使铝合金的表表电极电位趋于均匀，提高抗晶间侵蚀和应力侵蚀机能；将La参与到高Mg铝合金中，能显著提高合金的抗海洋侵蚀能力；在铝合金中增长1.5%～2.5%Nd，可提高合金的高温机能、气密性和耐侵蚀性，宽泛用作航空航天资料。
五、稀土铝合金的造备技术
稀土在铝合金及其它合金中多以微量元素大局参与，稀土化学活性很高、熔点高、高温下易氧化烧损等，这给稀土铝合金的造备和利用钻研造成了肯定的难题。在持久的试验钻研中，人们不休索求稀土铝合金的造备步骤。目前造备稀土铝合金的出产步骤重要有混熔法、熔盐电解法和铝热还原法。
01.混熔法
混熔法是将稀土或混合稀土金属按比例加到高温铝液中，造得中央合金或利用合金，将中央合金和按推算余量剩下的铝再一路熔炼、充分搅拌、精辟。
02.熔电解法
熔盐电解法是在电解铝时，向工业铝电解槽中参与稀土氧化物或稀土盐类，同氧化铝一路电解，以造取稀土铝合金。熔盐电解法在我国发展比力快，通常能够有两种蹊径即液态阴极法和电解共析法，目前已经发展到了能够直接把稀土化合物参与工业铝电解槽里，用共析法电解氯化物熔体出产出稀土铝合金。
03.铝热还原法
由于金属铝拥有很强的还原能力，铝又能够与稀土形成多种金属间化合物，因而能够选取铝作还原剂来造备稀土铝合金。其重要化学反映如下式暗示:
RE2O3 + 6Al→2REAl2 + Al2O3
其中，稀土原料可用稀土氧化物或稀土富渣；还原剂可选取工业用纯铝或硅铝等；还原温度1400℃～1600℃。早期是在有助热剂和助熔剂存在的前提下进行的，并且还原温度较高城市产生好多问题；近年来，钻研人员钻研出一种新的铝热还原法，在较低温度(780℃)，在氟化钠、氯化钠系统中实现的铝热还原反映，预防了原来高温产生的问题。
六、稀土铝合金的利用进展
01.稀土铝合金在电力行业中的利用
由于稀土铝合金拥有导电性好、载流量大、强度高、耐磨损、易加工、寿命长蹬着点可用于造作电缆线、架空输电线、线芯、滑接线和特殊用处的细导线。在Al－Si合金系中参与微量的RE能够提高导电性，这是由于铝合金中硅是含量较高的杂质元素对电机能的影响较大，而增长适量的稀土能够改善硅在合金中的存在状态和散布情况，可能有效改善铝的电机能；在耐热铝合金导线中参与少量迪肫或富钇混合稀土后，不仅维持优良的高温机能还能够提高导电率；稀土能够提高铝合金系的拉伸强度、耐热性和耐侵蚀性，选取稀土铝合金的电缆、导线能够加大架设电缆线铁塔的跨距，并耽搁电缆的使用寿命。
02.稀土铝合金在构筑行业中的利用
在构筑行业利用***宽泛的是6063铝合金，参与0.15%～0.25%的稀土，能够显著改善铸态组织和加工组织，能够提高挤压机能、热处置成效、力学机能、耐蚀机能、表表处置机能和色调。钻研发现，在6063铝合金中稀土重要散布在α－Al中和相界、晶界以及枝晶间，它们固溶在化合物中或以化合物的大局存在，细化枝晶组织和晶粒，使未溶共晶尺寸和韧窝区中的韧窝尺寸显著变幼，散布均匀，密度增长，使合金的各项机能得到分歧水平的改善，如型材强度提高20%以上，延长率提高50%，侵蚀速度降低一倍以上，氧化膜厚度增长5%～8%，着色机能提高3%左右。因而RE－6063合金构筑型材获得宽泛利用。
03.稀土铝合金在日用制品中的利用
在日用铝制品用纯铝和Al-Mg系等铝合金中增长微量稀土，能显著提高力学机能、深冲性和耐蚀性。选取Al-Mg-RE合金造作的铝壶、铝锅、铝盘、铝饭河注铝家具支架、铝自行车和家电零部件等生涯日用品，与未加稀土的铝合金制品相比，耐侵蚀性提高2倍多，重量减轻10%～15%，制品率增长10%～20%，出产成本降低10%～15%，且拥有更好的深冲和深加工机能。目前，稀土铝合金日用品获得了宽泛的利用，产品大幅增长，畅销国内表市场。
04.稀土铝合金在其它方面的利用
在用量***多的铝硅系铸造合金中，加上千分之几的稀土，就能显著改善合金的机械加工机能，已有多种商标的产品用于飞机、船舶、汽车、柴油机、摩托车和装甲车(活塞、齿轮箱、汽缸和仪器仪表等器部件)等方面。在钻研和利用中发现，Sc是优化铝合金组织机能的***有效元素，对铝有很强的弥散强化、细晶强化、固溶强化和微合金强化作用，能够提高合金的强度、硬度、塑性、韧性、抗蚀性、耐热性等。Sc-Al系合金已利用于航天航空、舰船、高速列车、轻型汽车等高新技术工业。美国航天局开发的C557Al-Mg-Zr-Sc系钪铝合金拥有高强度和高温与低温不变性已利用于飞机机身与飞机结构件；俄罗斯钻研开发的0146Al-Cu-Li-Sc系合金已利用于航天器低温燃料贮箱。
起源 ：材易通
免责申明：本站部门图片和文字起源于网络网络整顿，仅供进建互换，版权归原作者所有，并不代表我站概想。本站将不承担任何司法责任，若是有加害到您的权势，请实时联系凯发一触即发删除。
