空调重要由压缩机、换热器、自动节造系统组成,其中换热器中的铜管被称为空调的“血管”,“血管”的曲直将直接决定空调的品质,下面我们结合出产实际,谈一谈铜管在空调中利用时常出现的问题 。
铜管是造冷装置加工造作的重要原资料,它重要有两种用处：
1、造作换热器 。是空调的蒸发器、冷凝器的重要组成部门 。
2、造作连收受路和管件 。
不论是哪种用处,它都是造冷剂的通路,作用极度重要 。在利用过程中，我们一方面要求铜管出产企业提供优质的铜管,另一方面也要求空调造冷企业妥善地使用铜管 。
空调器用铜管出产简介01
1.1 工艺流程
铜管的造作目前能够分为两种工艺流程 。
●流程1:传统的挤压工艺:铸锭—(斜轧穿孔)挤压—轧造—盘拉—成卷—退火 。
●流程2:新型铸轧出产工艺:

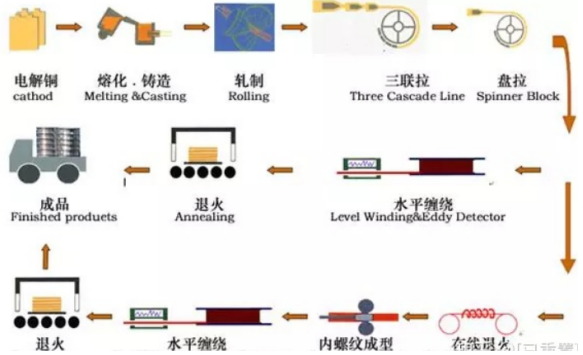

新型铸轧出产工艺流程图
1.2 铜管对表供货的几种状态
铜盘管:目前重要用于两器主管、连收受、管件等 。
特点:运输方便,用户在使用的过程中不受长度的*** 。
蚊香盘:重要用于维建市场 。
特点:使用方便 。
直条管:重要用于中央空调、连收受 。
特点:运输不便,使用中有长度的局限性 。
铜管使用过程中常出问题02
2.1 铜管泄露
铜管泄露是空调的致命缺点,一旦泄露，空调中的造冷剂将全数泄露出来,空调不足换热的”血液”,也因而失效 。对于铜管的泄露问题原因比力复杂,下面就时时出现的泄露原因予以论述 。
● 造作方面的原因
①涡流探伤漏检 。
GB划定了铜管必须进行100%的涡流探伤,并划定了校核探伤仪用的样品管上的人为缺点(通孔)直径,以保障涡流探伤的活络度,预防超标的缺点漏检 。
这项要求，在正规大型铜管厂是可能充分保障的,由于探伤是在线检测,这种在线涡流探伤保障了管子所有长度都经过涡流检测,是100%的探伤 。
有的铜管厂则不是这样，或者不经过涡流探伤,或者是用低尺度的涡流探伤仪抽检 。这样铜管就存在超标的缺点漏检或未检测,造成用户使用时空调泄露 。
②涡流探伤检出缺点，但是铜管表表未做象征或象征不正确、不明显 。
在铜管的出产过程中,涡流探伤检出的缺点要求用墨迹在超标的缺点上覆盖,以便在使用的过程中使用者能够将出缺点的铜管剔除 。
但是由于出产厂家在出产过程当选择的墨水附着力不够、喷墨的喷枪调整不相宜、烘干不彻底、墨水的成份遇到高温褪色等原因,造成无法将涡流探伤检出的缺点挑出,一旦出缺点的铜管用在空调器上势必造成泄漏 。
● 用户使用方面的原因
用户使用铜管造作两器工艺流程:堵截-弯管-胀管-洗濯-焊接-试压 。
①误用涡流探伤检出的缺点管 。
在正常的铜管出产情况下,铜管涡流探伤不仅标出每盘铜管上的伤点数量,并且将伤点部位涂上玄色象征,以便用户在使用中鉴别挑出这段“黑管” 。
空调造冷企业要对操作工人出格是新上岗的工人讲明显，以便预防这种带伤的管子装到空调造冷装置上 。
我们深刻用户服务时已屡次发现这个问题,有的工人问我们这管子上的玄色是怎么回事,有的则是解剖不合格产品时，刚好是由于“黑管”装到产品上造成空调造冷装置泄露 。
②加工的问题 。
空调主管在形成两器的过程中要经过弯管、胀管、扩口、焊接等环节 。
在弯管的过程中由于弯曲部门要经过部门受力,造成部门的过拉伸,形成开裂、暗裂等问题,一旦填充造冷剂,往往在此处发生造冷剂泄露 。
铜管穿过翅片后,要在胀管机上胀管,胀管机分为立式和卧式两种,立式胀管机重要胀长度相对幼的两器,效能比力高;卧式胀管机重要扩胀长度较长的两器,效能比力低 。
在胀管的过程中,由于胀芯是通过与铜管内径过盈来将铜管尺寸变大,使铜管的表径与铝箔散热片充分接触 。胀管的过程极易出现胀头划伤铜管,形成穿透伤造成铜管泄露;有时由于铝箔内孔的毛刺过大,在胀管的时辰毛刺刺透铜管造成泄露 。
③焊接不良造成的泄露 。

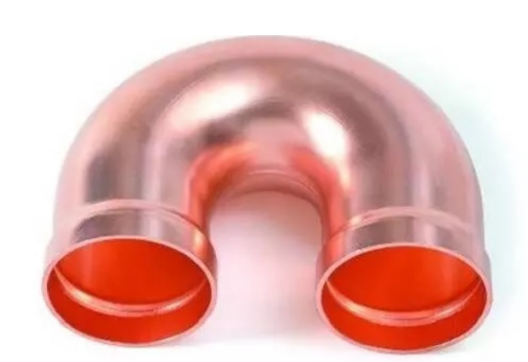

铜管在穿入带孔的铝箔后,管与管之间要联结起来,必要用幼弯头联结,为了联结牢固,在出产过程中,用焊料将幼弯头与铜管焊接在一路；
焊接步骤分为手动与自动两种,焊接时由于焊料质量、铜管扩口、焊接表表有异物等原因,造成焊接不实,形成虚焊,造成造冷剂泄露 。
2.2 铜管开裂
铜管的开裂重要集中在铜管胀管、扩口工序 。在两器的出产中,铜管胀管、扩口是一个陆续过程,往往复合到一个工序实现 。
引起铜管开裂的原因比力多,其重要原因如下:
①铜管自身质量的原因 。
铜管自身质量的原因能够分为表表表缺点、内表表划伤、内表表氧化等 。
铜管在胀管、扩口的冷加工变形中,表表受拉应力而伸长,当铜管表表表有深度伤痕时,铜管表表表接受不了表表拉应力,形成拉断景象,也就是我们看到的铜管表表表开裂 。
铜管内表表划伤造成的开裂机理与表表表有伤痕造成的开裂机理类似 。铜管内表表有氧化时,在胀管时由于氧化铜管内表表的摩擦力与没有氧化铜管内表表的摩擦力不等,造成一样长度的铜管下墩长度尺寸不一致,扩口时下墩量幼的铜管伸出长度长,造成扩口过大而开裂 。
②用户使用方面的原因 。
铜管在使用中,往往是盘管校直、切割定尺,切割常选取无屑切割 。
铜管热处置后表表比力软,在进行无屑切割时,当切刀不利或切割时下刀过大城市造成铜管缩口过大或毛刺过多,形成端口飞边、端口硬化,造成扩口时开裂 。
一个换热器由很多“U”型管组成,各“U”型管的长度及每个“U”型管两个端头的长度的一致性要求极度高,当弯造“U”型管时,由于设备或调整的原因造成各“U”型管的长度及每个“U”型管两个端头的长度差距过大(大于2mm),所以扩口时就会出现因端口过长铜管伸出长度过长而造成扩口过大而开裂 。
2.3 弯管起皱、断裂
铜管弯管起皱、断裂发生在造作“U”型管工序,铜管在本工序往往报废较多 。造成弯管起皱、断裂的原因见下表 。

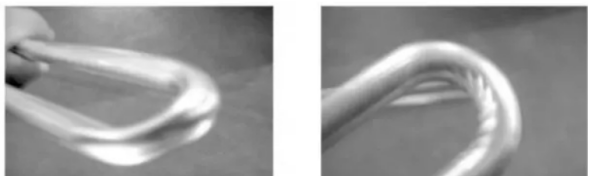

左：表侧起皱右：内侧起皱
铜弯管中的问题03
铜管焊接过程中,若操作不当极易发生虚焊、熔蚀和溶穿、过烧与烧穿等缺点 。虚焊是在两器焊接过程中时时出现的质量问题,产生的原因重要有:
●扩口幼,钎焊焊料不易进入，造成焊接不牢;
●焊接时加热不均匀,造成部门钎焊焊料未被齐全加热溶解;
●焊接处铜管的表表有油、氧化物、残碳等物质;
●焊料自身的质量问题 。
以至焊料未能填满套接接头全长或不能齐全将套接接头全长焊接,造成泄露 。熔蚀和溶穿造成泄露 。
总之,造成铜管出现的失效成分还有很多，如内、表表表氧化,因而，在使用的过程中要加强过程节造,把握好工艺要求 。
常见铜管的分类04
紫铜管：
铜含量达到99.90%以上，占有铜金属这一优质基础类金属的优良个性，宽泛使用在工业及民用各个领域中，并阐扬着重要的作用 。重要有TP2，T2，TU1三类 。
TP2是磷脱氧铜，含有0.015-0.04%的磷成份，占有的优良焊接和冷弯机能，在空调造冷连收受、灶具气路连收受，电热管等造作领域被宽泛使用 。
T2是纯铜，铜含量高于99.90%，当用户对资料有较高的导电机能要求时，T2铜管将是*** 。
TU1是无氧铜，铜含量≥99.97%，氧和杂质含量极低，纯度高，导电、导热性极好，延展性好，加工机能和焊接、耐蚀、耐寒性均好 。因其出产的高要求与高成本，其产品价值大大高于其他类此外紫铜管 。
黄铜管:
铜锌合金管，商标中H字母后的数字往往代表其铜含量的中央值，锌含量为其余量 。分歧商标的黄铜管，随着铜含量越来越高，总体阐发出更好的品质与延长机能 。重要用作水管及涉水的衔接件 。
特点：铜管具备牢固，耐侵蚀的个性，重量较轻，导热性好，低温强度高，可在多环境中使用 。
