提要:试验造备了铜—硫,铜—碲两种合金,钻研了挤压工艺参数及冷变形对这两种合金的机械机能、电气机能,显微组织的影响,为硫铜、碲铜棒材工艺参数设计提供靠得住凭据。硫、碲合金元素在铸态下与铜形成化合物硫Cu2S、Cu2Te,这两种化合物在较高温杜纂铜形成共晶,以弥散而柔软的第二相粒子的大局散布于铜基体中,细化晶粒,显著改善合金切削机能,同时对导电率的影响比力幼。
关键词:第二相;弥散;挤压;晶粒
中图分类号:146.11 文件标识码:A
精密导电器件不只有求有较高的导电性,由于状态复杂,还要求有精密的尺寸、光洁的表表,多数要进行切削加工,因而还要求资料有良好的切削加工机能。纯铜虽有良好的导电导热机能,但切削机能较差,所以重要导电器件多选取含碲铜合金[1]。在保留铜合金的良好个性的同时,导电和导热机能降低不多,并且可使用通例步骤出产。,美国等国度成功地以元素硫、硒、碲加到铜和铜合金中去,它们不能溶化到基体金属中去,以第二相大局弥散散布于晶间或晶内,加之它们形成的第二相都很软(显微硬度低于Cu2O)[2],使悄谛凶断,改善资料切削机能。作为易切削资料使用的硫铜(14720)碲铜(14500)合金,目前国内对于其出产工艺、组织和机能的钻研很不充分,钻研报路极少。沈阳有色金属加工厂在试出产的过程中堆集了大量的技法术据,为硫铜和碲铜的工艺参数设计提供靠得住凭据。
1.试验主张和步骤

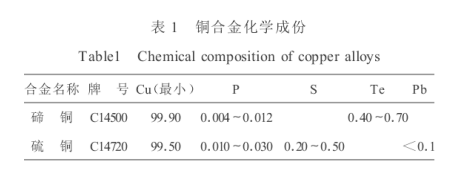

索求硫铜(C14720)、碲铜(C14500)组织和机能的变动法规及合理的工艺参数,造订切合ASTMB124中C14720、C14500的技术前提要求的棒材出产工艺。
试造产品规格及状态:
30± 0.06 H50(拉造) S25.4± 0.10 H50(拉造)
1.1合金造备(熔铸)
(1)使用设备:工频600 kg电炉;
(2)铸锭规格: 223×(370～ 400)mm;
(3)浇铸温度:1 200～ 1 220℃ ;
(4)覆盖剂:烤红烟灰;
(5)加P-Cu中央合金作为脱氧剂,含磷量
C14720为0.02%,C14500为0.01%。;
(6)由于硫易烧损,须以硫粉装入薄壁铜管内
密封两端插入,碲以紫铜薄带包好后参与。
配料比C14720硫:0.45%;C14500碲:0.55%取铸造试样进行金相组织观察,并拍摄金相组
织图片。
1.2尝试观察与测试
铸坯经2 500 t挤压机加工成棒材,选取水封挤压和挤压后空冷这两种方式,比力机械机能和金相组织的差距,挤压后进行综合机械机能试验,蕴含抗拉强度,硬度,导电率,延长率、晶粒度。
挤压坯料规格: 33×(3 000～ 3 500)mm
1.3绘造硬化曲线

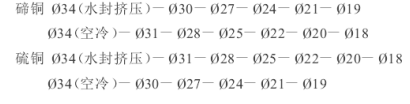

将挤压坯料拉造成棒材,按拉伸路次取金相试样和综合机械机能试样,进行资料硬化机能尝试,绘造资料硬化曲线。挤压坯料冷加工试验流程:
2.试验了局
2.1挤压工艺参数的钻研
挤压冷却前提对挤造棒材的导电率,晶粒度,综合机械机能无显著影响。
碲铜的导电率不论是淬水还是空冷均达到89%IACS,硫铜的导电率两种冷却方式也没有显著区别,均为84%IACS。硫铜和碲铜的导电机能之所以不受冷却方式的影响,是由于硫和碲在铜中的溶化度都很幼,并且都呈弥散散布的第二相大局析出,引起的晶格畸变比力幼,应力场强度较低,从而使合金维持着良好的导电性[3]。尤其重要的是,硫、碲即便在高温下溶化度也很幼,碲在800℃时溶化度也不超过0.01%,而硫在铜中的溶化度800℃时则更低,仅为0.002%,因而这两种合金不能进行淬火时效热处置强化。且这两种合金共晶温度很高,硫铜的共晶温度为1067℃ ,碲铜的共晶温度为1084℃[2],不会由于共晶溶解引起热脆,冷却方式不会影响其机能。从挤压试验数据能够观察到,这两种合金的机能与挤压态的纯铜相比,强杜撞度均无显著变动,仅延长机能略有降落,但挤压态硫铜和碲铜合金的晶粒度却显著低于同状态的纯铜,注明合金化元素使合金基体的再结晶温杜仔显著提高。
2.2金相显微组织观察
金相显微组织观察见图1。
照片1为铸造碲铜金相组织图片(未侵蚀)。白色基体为α固溶体,兰灰色略呈网状散布的析出物为碲与铜形成的化合物Cu2Te,该化合物与α固溶体在1 084℃形成共晶,在铜中形成第二相(α+ Cu2Te)。照片2为铸造硫铜金相组织图片(未侵蚀)。白色基体为α固溶体,呈兰灰色粒状弥散散布的析出物为共晶体(α+ Cu2S)。由照片中能够观察到,铸态组织的颗粒发育的较大,第二相粒子状态为球状,颗粒尺寸***大为10μm。文件[4]指出作用显著的强化颗粒必须是均匀弥散散布,尺寸为亚微米级,因而,碲铜、硫铜的第二相颗粒细度不够,强化作用微幼。
照片3和照片4硫铜和碲铜合金挤压态的显微组织,基体已经再结晶,第二相粒子为链状和条状。
照片5和照片6为硫铜和碲铜的变形棒材试样的金相组织照片。变形合金的显微组织为沿加工方向拉长的基体相和化合物Cu2Te、Cu2S形成的链状和条状第二相粒子。凭据强化理论,第二相粒子若是为柔软相,当位错活动时,位错线很容易脱节颗粒的钉扎并攀越颗粒,持续向前滑移,使第二相被拖曳成链状的颗粒散布,即第二相粒子很容易被位错切过甚至粉碎,伴同基体一起变形。因而对资料的强化作用很幽微。这一点与机能测试得到的结论相一致,即硫铜和碲铜的机能与纯铜相差很微幼,仅造成延长性的少量损失。
2.3合金的冷加工机能
硫、碲铜合金拥有优良的冷加工能力,能够从 34 mm的挤压态棒材经多路次的冷拉直接加工到 18 mm,而不用中央退火,且加工硬化速度显著低于其他铜合金。硫铜(C14720)、碲铜(C14500)综合机械机能曲线如图2所示。图2显示了硫铜和碲铜的硬化法规,很显然两条曲线的重合性相当好,注明硫铜和碲铜拥有相对一致的机能,硬化速度。并且硬化速度均匀,强度和硬度缓慢上升,但延长率在冷变形初始阶段即迅速降落到较低数值,延性损失速度显著大于纯铜。淬水和空冷两种冷却方式的挤压坯料拉造成的棒材机能无显著差距。硫铜、碲铜的硬化速杜纂纯铜类似,只有延长机能略受影响。较大的冷加工只能使合金的导电率降落2%左右,导电率的降落幅度不大,反映了硫、碲铜合金的导电率对冷加工不敏感。
2.4资料切削机能的变动
凭据文件5介绍,影响切削机能的成分好多,除了正确选择切削工艺前提表,再结晶晶粒呈均匀细粒状,第二相细且均匀散布是至关重要的,第二相细且均匀散布其成效甚至比提高合金含量还要好。易切削铜材进行拉伸加工,可使剪断力增大,再加上柔
软质点的影响,可大大减幼切削阻力,在肯定水平上对改善资料切削机能有益。但冷加工量不益过大,从我厂的试验数据上观察,在保障合金强度的前提下,冷加工量维持在50%以下切削机能***好。我厂试出产的硫铜和碲铜为拉制品,显微组织细密,晶粒沿加工方向拉长,第二相也伴同变形,呈条状或链状散布以易切削黄铜(61%Cu、3%Pb,36%Zn)车削率为100%作尺度进行比力,纯铜的车削率为仅为20%,而硫铜和碲铜的车削率均能达到80%以上。
3.结论
(1)冷却前提对挤压棒材的导电率、晶粒度、综合机械机能无显著影响。挤压棒材强度,硬杜纂纯铜无显著的差距,仅延性略有降落,晶粒度显著得到细化。
(2)碲与硫在铜中均形成不变的金属间化合物Cu2Te、Cu2S,呈网状和点状弥散散布。第二相粒子很柔软,能够和基体一起变形成条状和链状,对合金强化作用幽微,再结晶温度高于基体金属。
(3)合金拥有良好的冷加工机能,加工硬化速度均匀,延长机能损失较快,导电率对冷加工不敏感。
(4)制品切削机能优异。
起源：中国知网 作者：王艳杰
